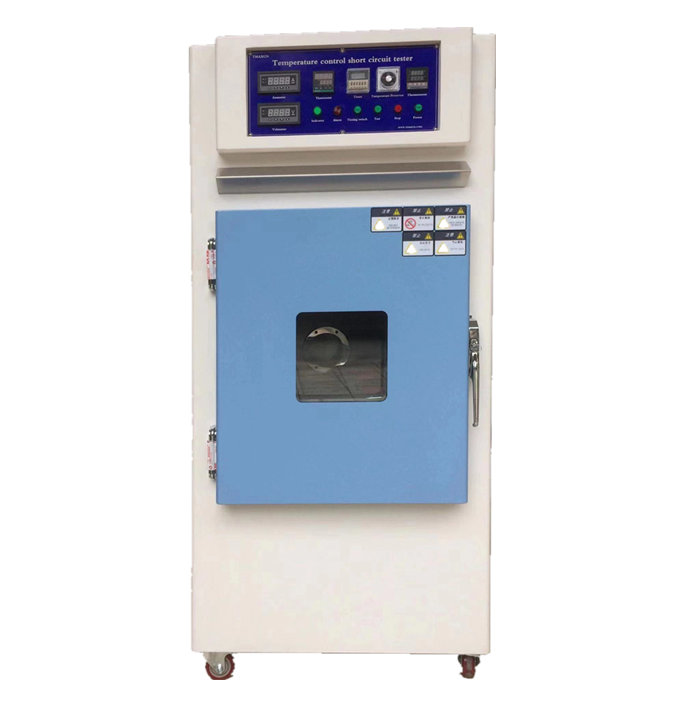

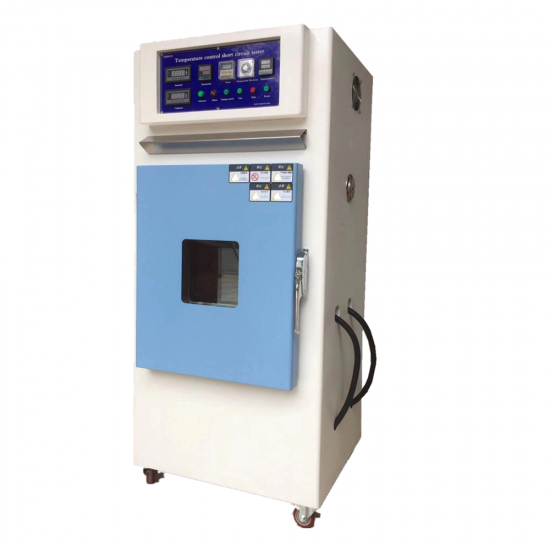

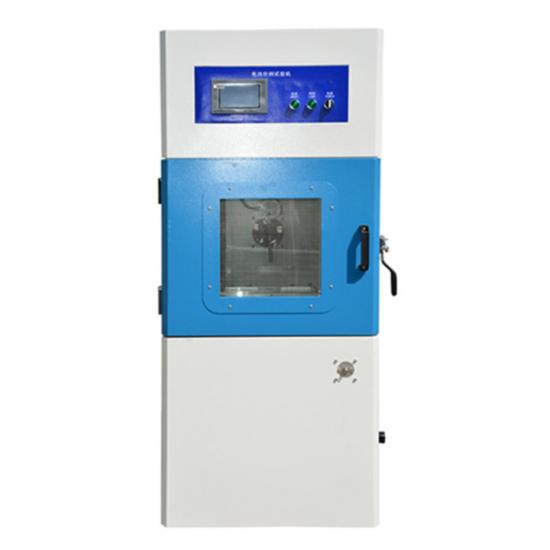

Máquina de prueba de cortocircuito de batería

 Descripción del equipo :

1. El  comprobador de cortocircuitos de alta corriente con control remoto  está diseñado para cumplir con los diversos requisitos de prueba de cortocircuito de baterías. El comprobador de cortocircuitos debe cumplir con el rango de resistencia interna según los requisitos de la norma. ≤ 100 mΩ para obtener la corriente de cortocircuito máxima requerida para la prueba.

2.    Modo de control: Control PLC. Utiliza un contactor de CA Schneider como componente de conmutación. Define las condiciones de prueba en la interfaz del PLC. El contactor absorbe y envía una fuerte corriente de cortocircuito para cortocircuitar todo el circuito y alcanzar la corriente de prueba requerida. La resistencia de bucle en el proceso del equipo ( es decir, resistencia del contactor + terminal de conexión + resistencia total de la fijación de la batería : 80                    ± 20 mΩ). La corriente máxima de cortocircuito del contactor es de 1000 A. La corriente máxima de cortocircuito que soporta el circuito de prueba es de 1000 A. El elemento de adquisición detecta la temperatura superficial de la batería y los datos de cambio de tensión y corriente durante la prueba, y los envía al programa de control principal del PLC.

Criterios:

GB 31241-2014 "Requisitos de seguridad para baterías de iones de litio y paquetes de baterías para productos electrónicos portátiles" GB/T 18287-2013 "Especificaciones generales para baterías de iones de litio de teléfonos móviles"

GB/T 8897.4-2008 "Requisitos de seguridad de la batería de litio Parte 4 de la batería original"

YD/T 2344.1-2011 "Batería de fosfato de hierro y litio para comunicaciones. Parte 1: Batería integrada". GB/T 21966-2008 "Baterías de litio y baterías en el transporte con requisitos de seguridad".

MT/T 1051-2007 "Batería de iones de litio para lámpara de minero"

YD 1268-2003 "Requisitos de seguridad y métodos de ensayo para baterías de litio y cargadores para teléfonos móviles" GB/T 19521.11-2005 "Características peligrosas de las pruebas de seguridad de las mercancías peligrosas de las baterías de litio"

YDB 032-2009 "Paquete de baterías de iones de litio para respaldo" UL 1642 "Estándar de baterías de litio"

UL 2054 "Paquete de baterías para uso doméstico y comercial"

UN38.3 "Recomendaciones para el Transporte de Mercancías Peligrosas - Manual de Pruebas y Criterios, Parte III" MH/T 1052-2013 "Especificación de Prueba de Baterías de Litio para el Transporte Aéreo"

IEC 62133-2012 "Requisitos de seguridad para baterías y acumuladores que contienen electrolitos alcalinos o no ácidos" IEC 62281:2004 "Requisitos de seguridad para baterías de litio y baterías en el transporte"

IEC 60086:2007 "Batería original Parte 4 Requisitos de seguridad para baterías de litio"

Característica:

Sistema de control

1.   Interfaz táctil PLC .  2.   Control de temperatura PID, temperatura constante automática y compensación de alta temperatura. 3.   Registre la temperatura de la superficie de la batería, la corriente y el voltaje.  4.   El proceso de prueba se controla automáticamente.

Contactor de alta corriente

1.   La corriente de trabajo nominal es de 1000 A CC, equipado con un sistema de extinción de arco de arcilla de partición vertical con soplador magnético en serie .   2.   El sistema electromagnético y el sistema de extinción de arco de contacto principal se fijan respectivamente en el marco de la base de instalación, adoptando un tipo de batido de giro de esquina.  Sistema electromagnético y una bobina de atracción de doble bobinado para instalar una nervadura de presión.

	dispositivo en los bordes y esquinas giratorios; 3. El contactor está hecho de cobre. Baja resistencia y respuesta rápida.
mando a distancia	1. Control   inalámbrico de larga distancia ;  2.   Función confiable, estable, autoblocante y entrelazado, fuerte  capacidad antiinterferente,  larga vida útil.
Adquisición de voltaje	Voltaje de medición: 0-100 V, garantía de precisión de prueba Precisión de visualización: FS ±0,2 % lectura ±1 dígito Método de acción: 2 métodos integrales Frecuencia de adquisición: 2 veces/segundo Número de canales: 2 canales
Adquisición actual	Corriente de medición: 0-1000A Precisión de visualización: FS ±0,2 % lectura ±1 dígito Método de acción: 2 métodos integrales Frecuencia de adquisición: 2 veces/segundo Número de canales: 2 canales
Adquisición de temperatura	Temperatura de medición: -20-600 °C Precisión de visualización: 0,5 °C Frecuencia de adquisición: 1 vez/segundo Número de canales: 4 canales
Material de equipo	Caja interior de acero inoxidable SUS#201 de 1,5 mm. Caja exterior: placa de acero laminada en frío de 1,5 mm con tratamiento de horneado
Función de ventilación	Hay una entrada de aire en el lado izquierdo del equipo y una salida de humos en la parte superior. Los gases de escape producidos durante la prueba se pueden descargar al exterior a través del soplador superior y el conducto de escape reservado.
Función a prueba de explosiones	1.   La ventana de observación tiene tres capas de vidrio templado.  2.   La estructura de la caja de prueba  se divide en  una capa interna,  una capa  externa  y un sándwich intermedio .  3.   La puerta de la caja de prueba está hecha de bisagra de acero inoxidable de alta resistencia, segura y confiable.  4. Dispositivo de alivio de presión: hay una ventana de alivio de presión y a prueba de explosiones en la parte posterior del dispositivo, con un diámetro de 100 mm.

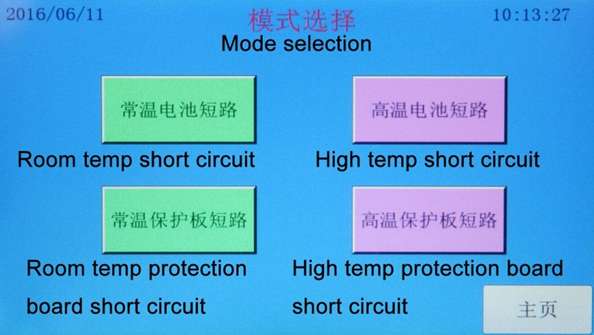

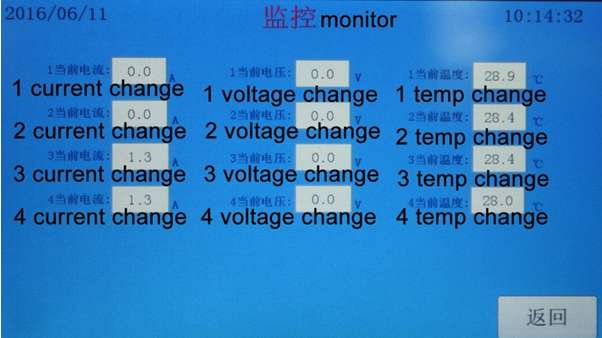

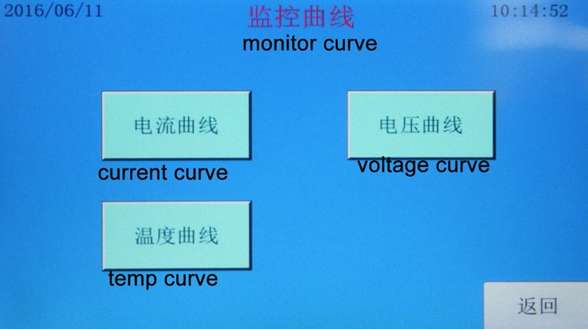

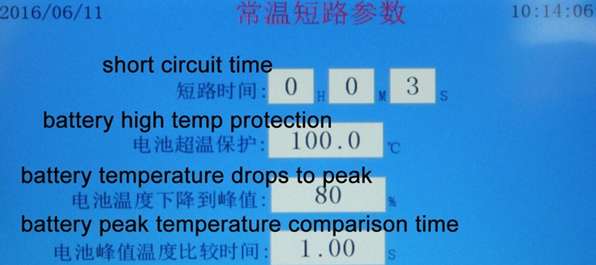

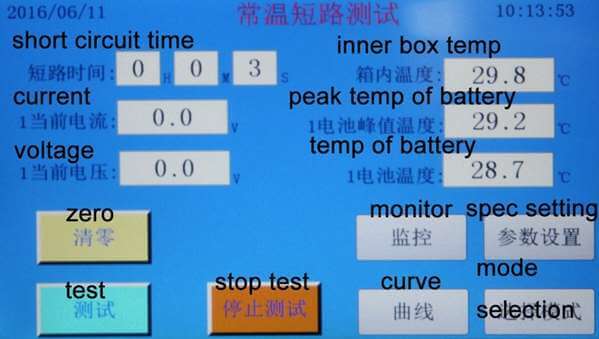

Interfaz de modo de prueba



Especificación:

Voltaje de trabajo	220 V 50 Hz-60 Hz ;
Voltaje de impacto	CA 1 kV/1,2-50 μs <valor pico> 1 min
Características de funcionamiento	Voltaje de entrada en estado frío  ≯ 66 ％Us Voltaje de liberación en estado frío  ≯ 30 ％Us ，≮ 5 ％Us
Modo de cortocircuito	Succión neumática
Máximo medible voltaje de la batería	100 V
Tiempo de respuesta de HVDC	≤5μs
Corriente máxima del circuito	1000A

Resistencia interna de dispositivo	80 ± 20 mΩ
Distancia del control remoto	7 metros
Rango de temperatura de prueba	Temperatura ambiente + 10 ~ 100 °C
Adquisición de corriente, voltaje y temperatura canales	Total 8 canales
Tiempo de actuación	Tiempo de respuesta / tiempo de liberación  ≯ 30 ms
Vida mecánica	300.000 veces
Control de temperatura exactitud	0,1 ℃
Uniformidad de temperatura	± 2 ℃
Fluctuación de temperatura	± 0,5 ℃
Tamaño de la cámara de prueba interior	400*400*400 mm
Cámara de pruebas externa tamaño	960*860*1700 mm
Entorno de trabajo	Temperatura: -10 ℃ ~100 ℃  Humedad: 10 ~ 90%
Suministro de energía	CA 220 V, 50 Hz
Potencia del equipo	2,5 kW



Configuración:

1)        Máquina de prueba  : 1 juego

2)        Cableado lateral estándar: 2 pares

3)        Control remoto: 1 juego

4)        Tablero de amianto estándar: 2 piezas
