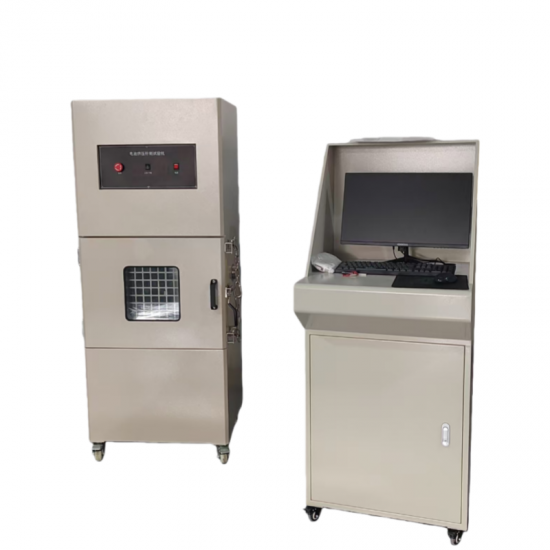

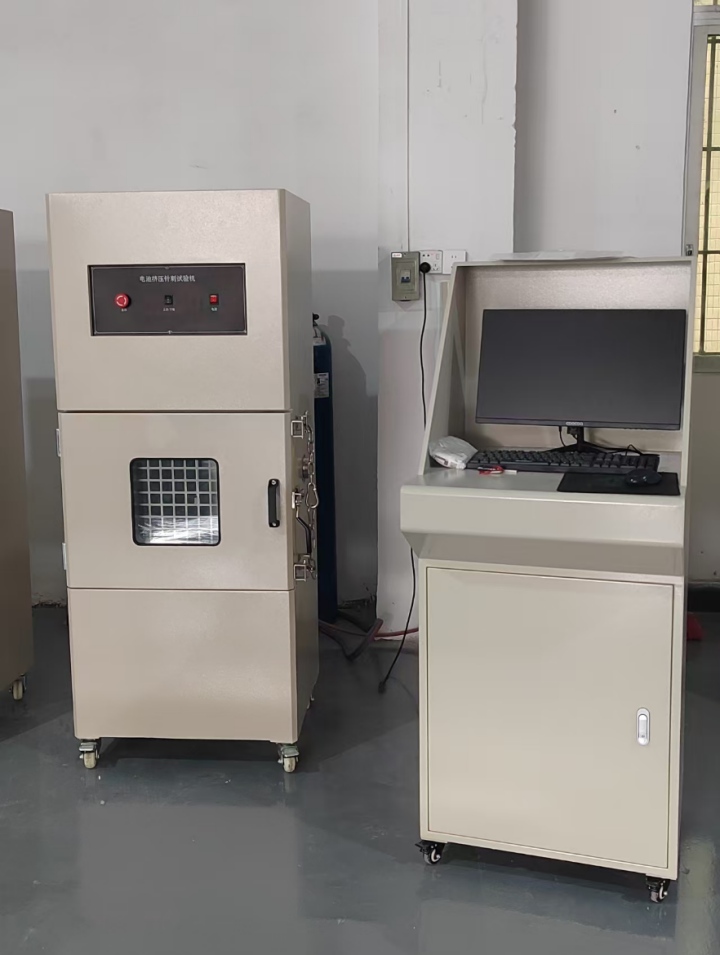

Máquina de prueba de penetración y aplastamiento de clavos para baterías, tipo computarizado con cámara.

Descripción general del producto:

1.  Objetivo de la prueba

Este dispositivo está diseñado para simular diversas condiciones de la batería que se presentan durante el uso, transporte, almacenamiento o manipulación de residuos domésticos, incluyendo compresión o perforación con aguja. La batería se considera conforme si no explota ni se incendia.

2.  Descripción del método de ensayo

La prueba se realizará a una temperatura ambiente de 20 ° C ± 5 ° C. La batería completamente cargada se colocará sobre dos superficies planas y se comprimirá perpendicularmente a la dirección de la placa con una fuerza de 13 kN ± 0,78 kN. La prueba de compresión finalizará al alcanzar la presión máxima. Durante la prueba, no deberá producirse ningún cortocircuito externo, y la batería se considerará apta si no explota ni se incendia.

Aplastante

1). Para baterías cilíndricas, el eje longitudinal de la batería extruida deberá ser paralelo a las dos placas del dispositivo de extrusión.

2). En el caso de las baterías prismáticas y tipo bolsa, la prueba de compresión se realiza únicamente en el lado más ancho de la batería.

3) Para pilas tipo botón o de moneda, realice la prueba de compresión asegurándose de que las superficies superior e inferior de la pila sean paralelas a la placa plana.

Penetración del clavo

La prueba deberá realizarse a una temperatura ambiente de 20 ° C ± 5 ° C, utilizando una batería equipada con un termopar (cuyos contactos están fijados a la batería).

En la superficie principal, coloque la muestra en una campana extractora y utilice una aguja de acero inoxidable para perforar el centro de la superficie más grande de la batería a una velocidad de 10 mm/s a 40 mm/s.

Criterios de satisfacción

GB/T 31485-2015 "Requisitos de seguridad y métodos de ensayo para baterías de potencia para vehículos eléctricos"

GB/T 31241-2014 "Requisitos de seguridad para baterías de iones de litio y paquetes de baterías para productos electrónicos portátiles"

UN38.3 "Manual de las Naciones Unidas sobre pruebas y normas para el transporte de mercancías peligrosas" UN38.3 "Manual de las Naciones Unidas sobre pruebas y normas para el transporte de mercancías peligrosas"

IEC 62133 "Baterías (paquetes) compuestas de celdas y requisitos de seguridad para su uso en dispositivos portátiles"

IEC 62133 "Baterías (paquetes) compuestas de celdas y requisitos de seguridad para su uso en dispositivos portátiles"

UL 1642:2012 "Estándar para baterías de iones de litio"

Especificaciones técnicas

1. Dimensiones de la caja interior: 420x450x460 mm (ancho x profundidad x altura);

2. Dimensiones del equipo: 750x680x1730 mm (ancho x profundidad x altura);

3. Material de la caja interior: placa de acero inoxidable SUS201 de 1,2 mm de espesor, recubierta de teflón;

4. Material de la caja exterior: chapa de acero laminado en frío de 1,5 mm de espesor con acabado de pintura horneada;

5. Ventana de observación: Vidrio templado de doble capa de 250x250 mm, con una ventana de visualización transparente equipada con una malla de acero inoxidable.

6. Salida de escape: 100 mm de diámetro, ubicada en la parte posterior de la carcasa;

7. Válvula de alivio de presión: Con una abertura de 200x200 mm, ubicada en la parte posterior del tanque. Cuando la muestra explota, la válvula se abre para liberar la presión.

8. Puerta de la caja: Una sola puerta que se abre hacia la izquierda, equipada con un interruptor de límite de seguridad y una cadena antiexplosiva lateral. El equipo solo puede funcionar una vez cerrada la puerta de la caja para garantizar la seguridad del personal.

9. Puerto de prueba: En el lado izquierdo del dispositivo se encuentra un puerto de prueba de 50 mm de diámetro que facilita la inserción de cables de adquisición para temperatura, voltaje, corriente, etc.

10. Dispositivo de iluminación: Facilita la observación del estado de la muestra de prueba; Dispositivo de monitoreo: La instalación de prueba está equipada con un sistema de monitoreo de cámara de alta definición que admite control remoto para garantizar la precisión de los datos.

11. Método de control: Controlado por computadora; Método de accionamiento: Accionamiento por servomotor

12. Dirección de compresión:

a. Para baterías cilíndricas, el eje longitudinal de la batería extruida deberá ser paralelo a las dos placas del dispositivo de extrusión;

b. Para las baterías prismáticas y tipo bolsa, la prueba de compresión se realizará únicamente en el lado más ancho de la batería;

c. Para pilas con forma de moneda o de botón, realice la prueba de compresión asegurándose de que las superficies superior e inferior de la pila sean paralelas a la placa plana;

13. Rango del sensor de fuerza: 20 kN

14. Precisión de la visualización de presión: 0,1 N

15. Resolución del sensor: 1/1000;

16. Conversión de unidades: kg, N, lb

17. Rango de medición de temperatura: 0 – 1000 ° C;

18. Canal de adquisición de temperatura: 1 canal;

19. Precisión de la visualización de la temperatura: 0,01 ° C;

20. Rango de adquisición de voltaje: 0 – 100 V;

21. Canal de adquisición de voltaje: 1 canal;

22. Precisión de la visualización de voltaje: 0,01 V;

23. Canal de adquisición actual: 1 canal

24. Tamaño máximo de batería probado: 200x200x200 mm (ancho x alto x profundidad)

25. Carrera de extrusión: 250 mm

26. Tiempo de mantenimiento de la presión: 0 – 99 horas (H/M/S se puede configurar arbitrariamente)

27. Cabezal de extrusión: Cabezal de extrusión estándar para placas planas con un área ≥ 20 cm² .

28. Intensidad de compresión: Aplicar una fuerza de compresión de 13 ± 0,2 kN y mantenerla durante 1 minuto;

29. Velocidad de prueba: Acupuntura: 1 – 40 mm/s; Compresión: 1 – 20 mm/s;

30. Precisión de velocidad: ± 1 mm;

31. Configuración del tiempo de prueba de acupuntura: 0 – 99H99 (H/M/S se pueden configurar arbitrariamente)

32. Dirección de la acupuntura: Inserte la aguja perpendicular a la placa de la batería (con la aguja de acero aún dentro de la batería) y observe durante 1 hora;

33. Especificaciones de las agujas de acero resistentes a altas temperaturas: Los tamaños estándar van desde Φ 3,0 mm hasta Φ 8,0 mm, con una longitud de 100 mm; se proporciona una unidad de cada tamaño, a menos que se especifique lo contrario.

34. Método de sujeción de la muestra: Sujeción manual;

35. Se instala un sensor de temperatura, fijado a la superficie del paquete de baterías, para monitorear la temperatura actual de la batería en tiempo real.

36. Capaz de registrar datos experimentales como la duración de la prueba, la temperatura de la batería, la temperatura máxima y el voltaje de la batería.

37. Función de grabación de vídeo: Equipado con cámaras Hikvision 1080P HD para grabar todo el proceso de prueba.

37. Peso del equipo: aproximadamente 150 kg

38. Alimentación: CA 220V

39. Potencia: 2 kW

Funciones y características del sistema de penetración y trituración de clavos:

1.  El software de prueba cuenta con una función de adquisición de voltaje. De acuerdo con los requisitos de prueba para cada batería, el proceso continúa hasta que la carcasa se rompe o los componentes internos de la batería se dañan. Un cortocircuito (cuando el voltaje interno de la batería cae a 0 V) activa el registro automático de las variaciones de voltaje durante la prueba; cuando el voltaje llega a cero, el dispositivo detiene automáticamente la prueba.

2.  De acuerdo con los requisitos de prueba de baterías, el sistema de prueba puede comprimir el módulo de batería hasta el 30 % de sus dimensiones originales (es decir, el límite de deformación) o aplicar un valor de presión preestablecido (por ejemplo, 13 kN). Cuando la prueba de compresión alcanza el umbral de fuerza especificado y se completa el tiempo de mantenimiento preestablecido, el equipo finaliza la prueba.

3.  El sistema permite analizar muestras en función de cualquiera de las tres condiciones: presión, deformación o voltaje.

4.  El sistema admite pruebas con cualquier combinación de tres modos de prueba como variables de control, lo que significa que se pueden establecer tres o dos condiciones de prueba simultáneamente; el equipo detiene la prueba una vez que se cumple cualquiera de las condiciones.

5.  El sistema de prueba puede mostrar la velocidad durante la prueba, o bien se puede configurar la velocidad de prueba requerida en el software de la computadora.

6.  Todos los sistemas operativos informáticos utilizan cuadros de diálogo de Windows para el procesamiento, lo que permite a los usuarios personalizar los formatos de las tablas y registrar los datos de las pruebas durante todo el proceso, con funciones para guardar, comparar y realizar un seguimiento de los resultados.

7.  Una placa base de control de pruebas dedicada puede registrar simultáneamente valores de fuerza, desplazamiento y voltaje. La placa base envía comandos en tiempo real al ordenador, mientras que su interfaz permite la monitorización y el registro en tiempo real de la fuerza de compresión, la temperatura, el voltaje, la velocidad y la deformación. Esto facilita la generación de informes o la exportación directa de datos, con un funcionamiento intuitivo.

8.  Durante las pruebas, las funciones de prueba se pueden controlar mediante la recopilación de señales de voltaje. Dado que el voltaje varía durante las pruebas de la batería, el sistema recibe un valor de voltaje preestablecido y emite una señal; la prueba de compresión se detiene una vez que se alcanza el voltaje establecido.

9.  Incluye opciones de reinicio de prueba y de fuerza de pretensión, adaptándose a las diversas necesidades de prueba de la industria. Los informes se generan mediante plantillas estándar de Word, y el programa aplica automáticamente los formatos de plantilla a tablas e imágenes para mayor flexibilidad, a la vez que ofrece una interfaz de prueba clara e intuitiva.

Descripción general de la interfaz principal del software de prueba de penetración y aplastamiento de clavos:

1.  Las cuatro zonas son: zona de curva, zona de adquisición de datos en tiempo real, zona de panel de control y zona de datos de prueba. Este sistema muestra valores de fuerza, mediciones de deformación y lecturas de voltaje en una interfaz de prueba unificada.

2.  Los rangos de datos pueden ocultarse;

3.  Configuración de la prueba, selección de curvas e impresión y almacenamiento de informes;

4.  La configuración de la prueba incluye: información de la muestra, esquema de control, criterios de finalización de la prueba y otros detalles comúnmente requeridos.

5.  La velocidad de movimiento se puede ajustar rápidamente en la placa de prueba (adecuado para pruebas que requieren parámetros de velocidad específicos);

6.  Se pueden utilizar atajos para controlar el movimiento de la máquina;

7.  Los datos de la base de datos se pueden eliminar de forma selectiva manualmente;

8.  La base de datos calcula automáticamente valores estadísticos como máximo, mínimo, promedio, desviación estándar y coeficiente de variación;

Entorno de instalación del dispositivo:

1. Temperatura ambiente: 0 – 50 ° C;

2. Humedad relativa: 45 – 85% HR;

3. Presión atmosférica: 86 – 106 kPa;

4. Evite la luz solar directa u otra radiación térmica directa;

5. No debe haber vibraciones fuertes alrededor;
