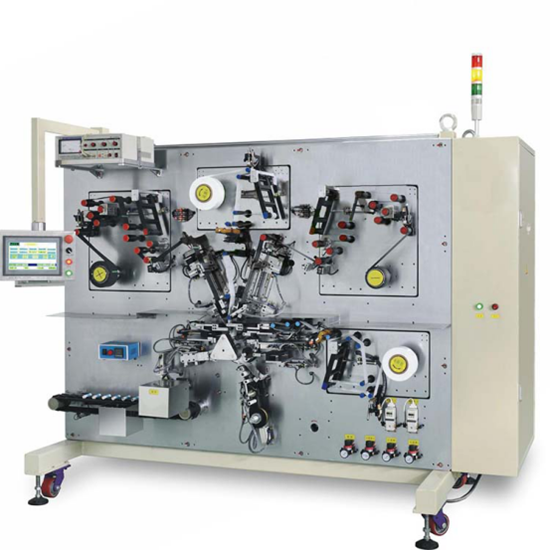

Bobinadora automática para electrodos de supercondensadores y baterías cilíndricas

PRESUPUESTO:

1 Esta máquina es  una bobinadora completamente automática  que se utiliza para  bobinadoras de baterías de condensadores y cilindros .

2 El proceso de bobinado total se realiza de forma totalmente automática.

1) Diámetro exterior del núcleo de la batería terminada: D = φ25-φ70 mm con una tolerancia de ±0,8 %.

2) Diámetro de la cuchilla de bobinado: φ8-φ20 mm (d estándar = φ8 mm)

3) Longitud del bobinado: 1000-6000 mm

4) Altura del núcleo de la batería terminada: b = 100–170 mm

5) Terminación de la cinta protectora: 1,1-2 ciclos, ajustable, posición del palo ajustable, longitud de superposición: 50-360 mm

6) Núcleo de batería terminado Grado de alineación de los bordes como sigue

7) Modo de bobinado como se indica a continuación

Proceso tecnológico:

Alimentación del separador  → Detención de la alimentación de cinta y cinta protectora → Alimentación de placas positivas y negativas → Detección de láminas positivas y negativas → Bobinado del grupo polar

→ Control de longitud → Pegar la cinta de terminación y la cinta protectora → Monitoreo del diámetro final → Biselado → Orificio pasante → Prueba de cortocircuito → Buena discriminación del producto

Para materiales :
