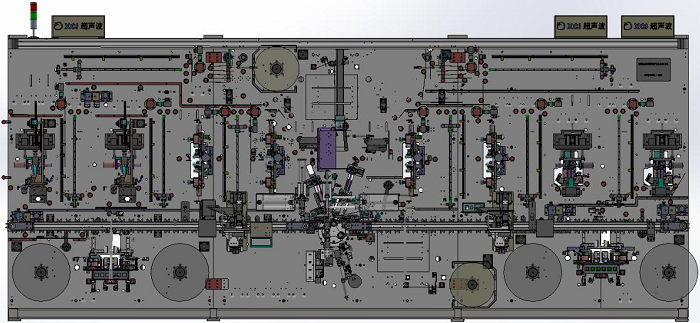

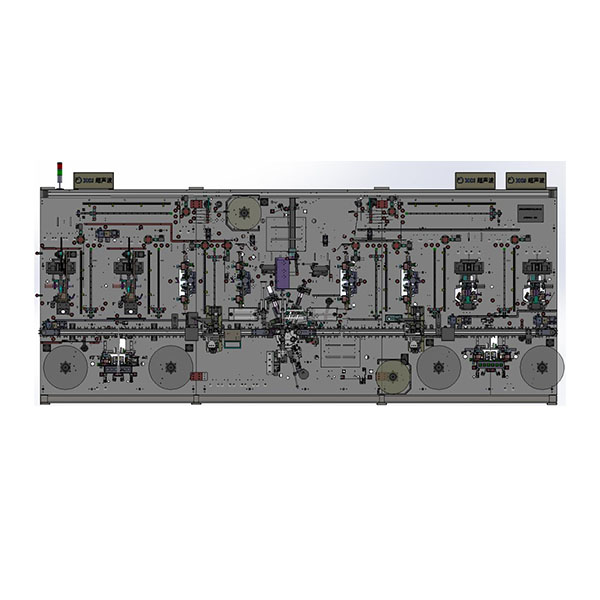

Máquina bobinadora automática para la fabricación de baterías cilíndricas



Descripción de la función del dispositivo

Esta máquina se utiliza principalmente para fabricar y bobinar  baterías cilíndricas de iones de litio (celdas). El proceso de trabajo es el siguiente:

 Después de que las  placas positivas y negativas se desenrollan activamente, se conectan  con el diafragma de desenrollado activo a través del control de tensión,  el dispositivo de eliminación de polvo, el dispositivo de corrección de desviación y la electricidad estática.

Se eliminan, respectivamente, tras soldar el terminal del electrodo y aplicar el  pegamento protector. A continuación, se introducen en la sección de bobinado,  se combinan y se enrollan según los requisitos del proceso, y  se fija la cinta de terminación para realizar la fabricación de la película,  el bobinado, la descarga y el escariado automáticos (excepto el  diafragma cerámico) durante el troquelado. Tras detectar un cortocircuito, los  productos defectuosos se retiran a la caja correspondiente, y los productos en buen estado  se transportan mediante la cinta transportadora, para luego ser transferidos al siguiente  proceso por el manipulador.

Especificación del núcleo (se debe especificar el diámetro del núcleo)

Dimensión (mm)

Diámetro: Φ14~26

Altura H: 50~70

Apertura D: Φ3.5

Precisión en la realización y el bobinado de películas

1) La precisión de la posición de soldadura de la pestaña es de ± 0,5 mm y la  dirección de la longitud es de ± 0,5 mm;

2) La precisión de posición de cada cinta protectora ≤ ±0,5 mm;

3) La precisión de la posición de la pestaña es de ± 0,5 mm;

4) La precisión de la posición de estampado negativo es de ± 0,5 mm;

5) Error de alineación del diafragma ≤± 0,3 mm;

6) El error de alineación de la placa del electrodo ≤ ± 0,3 mm;

7) El error de altura de la celda < 0,5 mm;

8) Precisión de la longitud de corte: ± 1 mm;

9) Precisión de la longitud de corte de la pestaña: ± 0,5 mm.

Capacidad de producción (excluyendo factores no relacionados con el equipo)

1. Cuando la longitud de la placa del electrodo es de aproximadamente 700 mm ≥ 30 piezas/min

2. Cuando la longitud de la placa del electrodo es de aproximadamente 1500 mm ≥ 17 piezas/min

3. Cuando la longitud del electrodo es de aproximadamente 1200 mm ≥ 20 piezas/min

4. Tasa de calificación del producto: ≥ 99,2%

5. Tasa de fallas del equipo ≤ 2%

Características del equipo

1) Las placas positivas y negativas se sueldan mediante  una máquina de soldadura ultrasónica de onda completa de ciencia popular, con un electrodo positivo de 35K y  un electrodo negativo de 40K (los clientes pueden seleccionar la máquina de soldadura);

2) La mesa giratoria es impulsada por el principio de servomotor y divisor, que tiene las ventajas de un posicionamiento preciso y una rápida  velocidad de producción;

3) La aguja de bobinado adopta el modo avanzado de tracción de aguja de un solo lado con media aguja doble  , lo que puede mejorar la velocidad de bobinado;

4) Todas las piezas de bobinado adoptan una estructura de riel deslizante con buen espacio libre;

5) Adaptarse a la producción  φ  Para la celda de tamaño 13-26 y ancho de 45-70 mm,  solo es necesario reemplazar el clip del recuperador y cambiar los parámetros, lo cual es conveniente para cambiar el proceso;

6) El hombre-máquina es de tipo deslizante, lo que hace que el reabastecimiento y  la operación sean más convenientes y seguros;

7) La tensión se puede controlar mediante una válvula proporcional y la tensión  se puede controlar por secciones;

8) En su lugar, se adopta  el método de control de rectificación integral y detección de bordes del material  , lo que hace que el diseño sea más razonable, el juicio más preciso y la velocidad de rectificación más rápida;

9) Las piezas de desenrollado de la pieza polar, posteriores a la soldadura y de corte están equipadas  con un dispositivo de eliminación de polvo por succión de cepillo;

10) La cinta del extremo está enrollada y pegada, lo que no es fácil de doblar;

11) Adopta manipulación de material mecánico y transporte por cinta, que puede  conectarse rápidamente con el proceso posterior y evitar daños a las celdas;

12) Diseño humanizado, interfaz amigable, fácil operación y  mantenimiento;

13) Tiene la función de conexión automática de la correa;

14) Tiene la función de alarma anormal.
