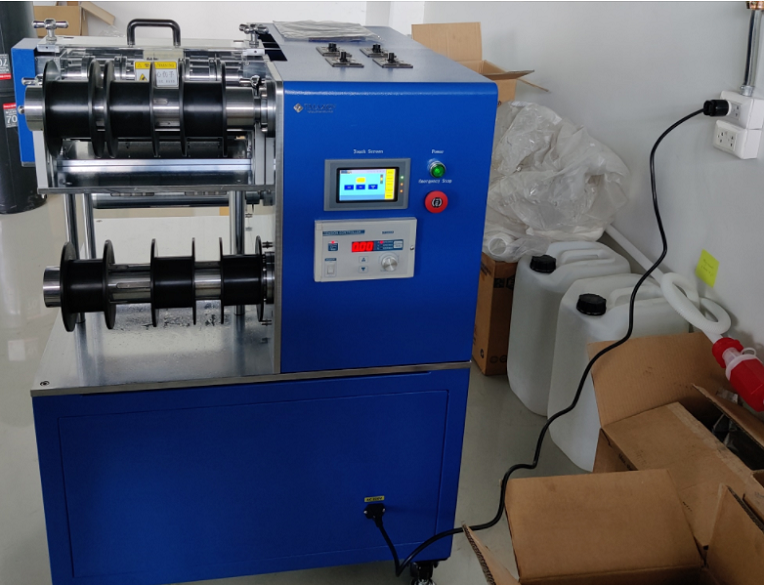

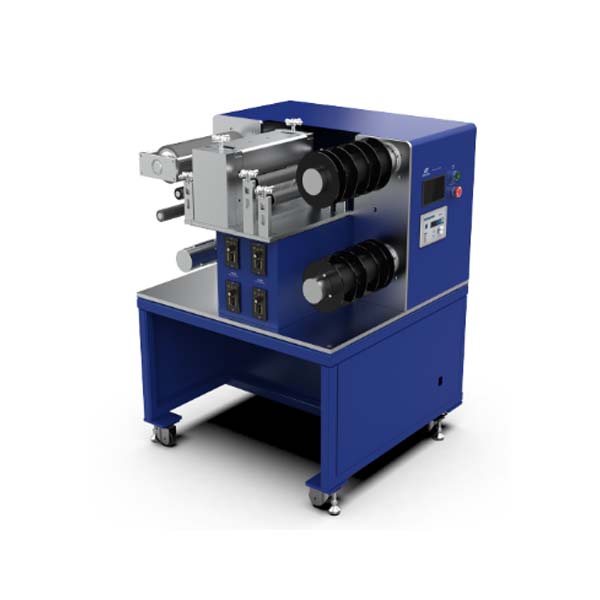

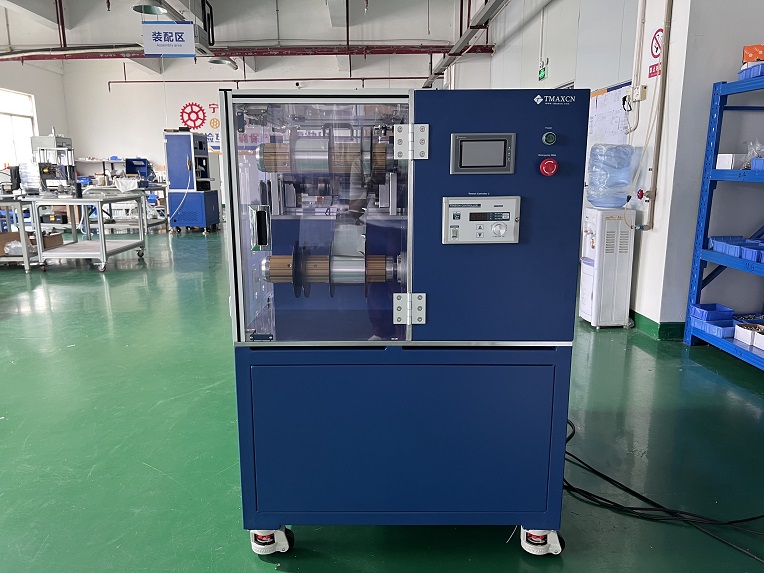

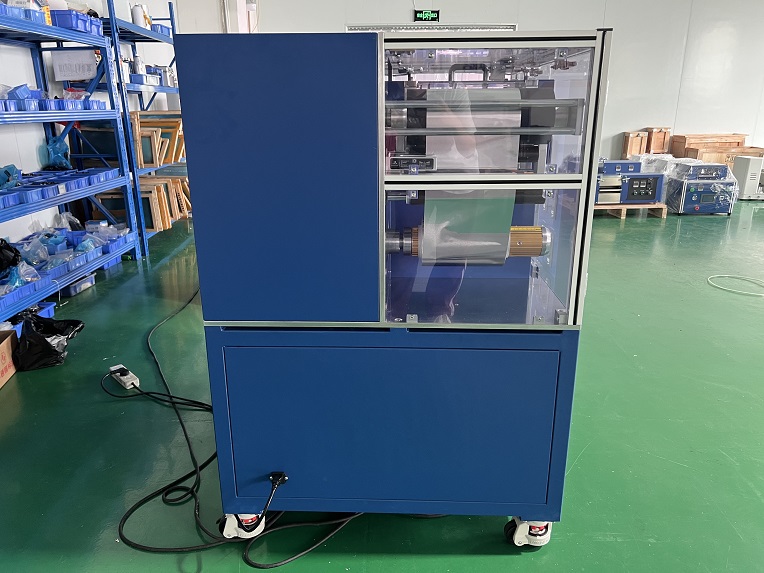

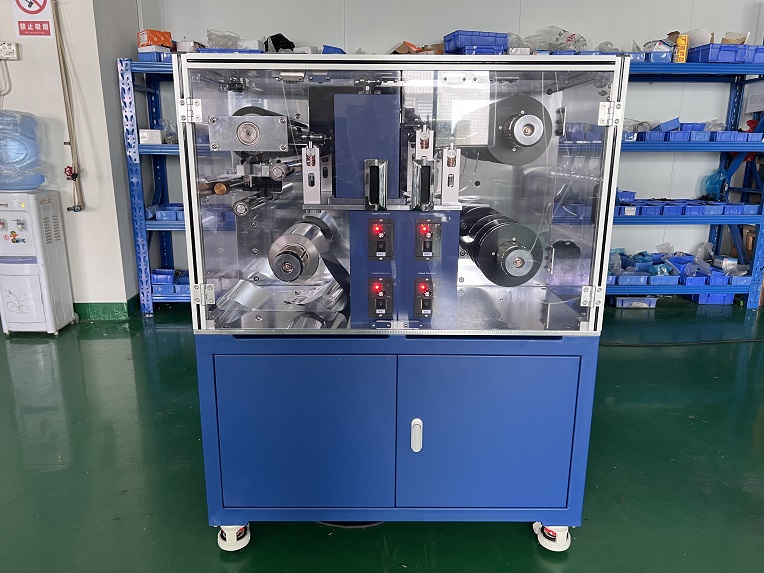

Máquina cortadora automática de electrodos de rollo a rollo para corte de cátodos y ánodos

Introducción

Se utilizan dos o más procesos de corte continuo de material en rollo. El equipo cuenta con un portacuchillas de precisión que permite un corte de láminas extremadamente preciso. Se utiliza ampliamente en las industrias de baterías de litio, láminas metálicas, películas ópticas y otras películas funcionales.



Características principales

*Hoja de acero de tungsteno ultrafino, buena calidad de corte y larga vida útil;

*El ancho de corte tiene alta precisión y el producto terminado no tiene rebabas, ondas ni hendiduras;

*Se puede ajustar la cantidad de cuchillas y la relación entre la velocidad de las cuchillas y la velocidad lineal del material;

*Al ajustar el ángulo de alimentación y descarga de materiales, se puede adaptar al corte de materiales de diferentes materiales y valores de espesor;

*Estructura de tablero vertical único, portacuchillas independiente, equipado con dispositivo de eliminación de polvo;

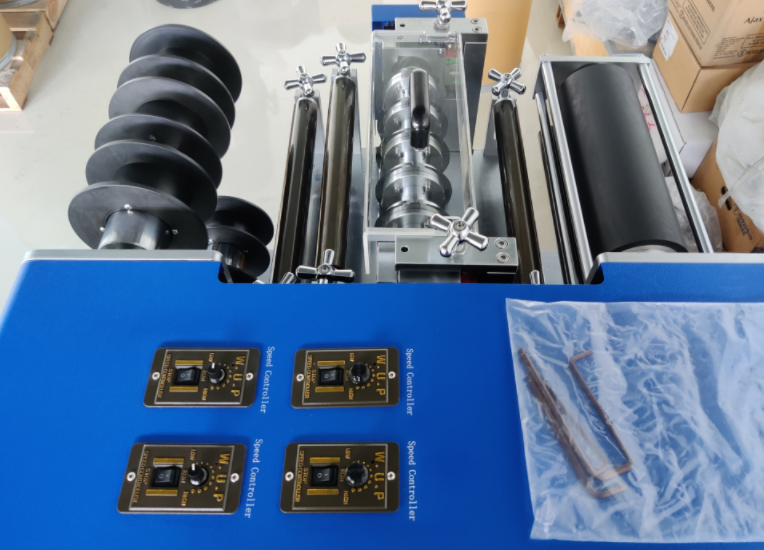

*Estructura de cuchilla redonda superior e inferior, el ancho de corte se puede ajustar reemplazando el espaciador;

*La tensión del bobinado se controla automáticamente y los ejes superior e inferior se pueden ajustar de forma independiente dentro de los 50 N;

*Control PLC, operación HMI, conveniente y fácil de usar;



Parámetros técnicos

Método de corte longitudinal	Rodamiento de una sola pieza
Tipo de cortador	Cuchillas redondas superiores e inferiores para cortar
Ajuste de ancho	Cambiar el ajuste del separador
Espesor de corte	100-300 um
Cuchilla de corte	Acero de tungsteno de aleación ultrafina, diámetro 100 mm
Ancho de corte	20-300 mm
Estado de las rebabas	≤25 um
Cantidad del cuchillo	0,2-0,4 mm ajustable, pantalla indicadora de cuadrante
Velocidad de corte	Máx. 4 m/min
Fuente de alimentación	Voltaje monofásico 220 V CA ±10 %, frecuencia 50 Hz/60 Hz, potencia 1 kW
Ambiente	La temperatura ambiente recomendada es de 25 ± 3 ℃, la humedad es de 30 ~ 90 RH, sin vibraciones ni interferencias electromagnéticas.
Dimensiones	Largo 900 mm x Ancho 980 mm x Alto 450 mm
Peso	Alrededor de 100 kg
