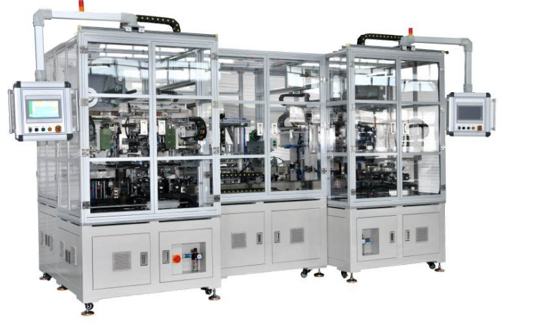

Apiladora automática de baterías prismáticas

Característica

1. Alta velocidad: Alimentación por motor lineal, motor lineal que impulsa el movimiento de la mesa de apilamiento, logrando un apilamiento de alta velocidad, con una velocidad de hasta 0,3 s/pieza.

2. El diafragma se desenrolla activamente mediante el servomotor, y la tensión se controla mediante el par del servomotor. El amortiguador del diafragma y la plataforma de apilado se mueven sincronizadamente para alimentar el diafragma, evitando su estiramiento y deformación.

3. Medidas para fugas de múltiples piezas: oscilación de la caja de material, cepillo segmentado, agitación del servobrazo robótico para separar piezas polares y sensor ultrasónico para detectar fugas de múltiples piezas.

4. Detección de esquinas del terminal del electrodo: se detectan cuatro esquinas del terminal del electrodo y el terminal del electrodo, y el terminal del electrodo defectuoso se descarga automáticamente.

5. El ventilador FFU en la parte superior del equipo suministra aire, y el sistema de eliminación de polvo industrial aspira múltiples estaciones de trabajo, como la caja de material y el posicionamiento, lo que permite que el aire interno de la máquina circule y aspire el polvo flotante en el interior.

Especificación

Modo de localización	Posicionamiento mecánico o posicionamiento CCD
Eficiencia de apilamiento	Estación individual 0,6 (máquina completa 0,3) s/uds
Tiempo auxiliar	<10 s
Precisión de alineación entre el electrodo y el diafragma	Desviación central ± 0,3 mm
Precisión de alineación de la cara del extremo del diafragma	±0,3 mm
Precisión de alineación de polos adyacentes	±0,2 mm
Precisión de alineación general de las placas polares	±0,3 mm
Número de laminaciones	Se puede configurar dentro del rango de adaptación de espesor.
diafragma exterior	Rollo de cola/sin rollo de cola
Tasa de aprobación	≥99,5%
Tasa de utilización	≥98%
Dimensiones generales	Ancho 4000 mm x Largo 2000 mm x Alto 2500 mm
Capacidad de carga/peso	Aproximadamente  5000 kg; >650 kg/m2
Fuerza	Monofásico CA 220 V; perturbación del suelo inducida por ondas de tensión del 10 %; Potencia: 15 kW; Frecuencia: 50 Hz
Aire comprimido	0,5~0,7 Mpa (5~7 kgf/cm2  ) , dosificación 800 L/min

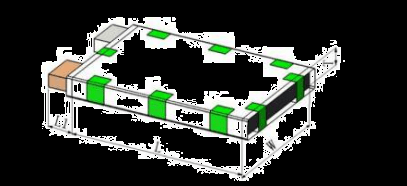

Espesor	5~20 mm
Ancho	80~200 mm
Longitud	120~300 mm
Longitud del poste	10~30 mm
Dirección polar	En el mismo/lado opuesto

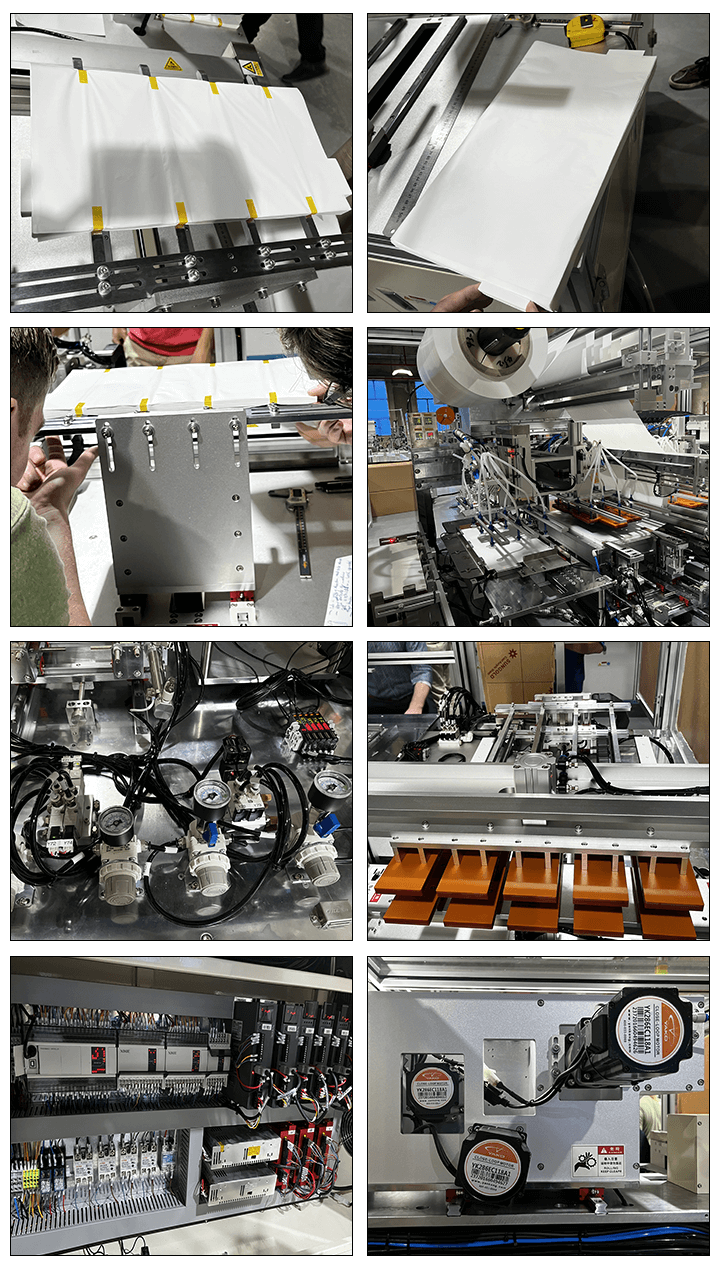

Planta de ensamblaje de producción
