Entrada de gas

La presión de aire mínima de entrada no debe ser inferior a 0,1 MPa y la presión de aire máxima no debe ser superior a 1,0 MPa.

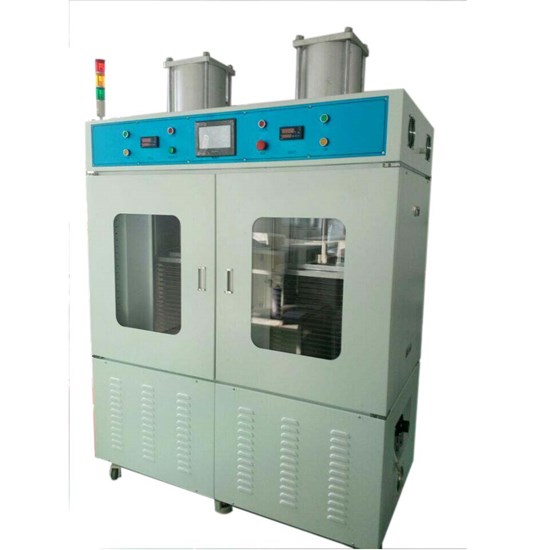

La máquina cuenta con dos abrazaderas. Una de ellas se presuriza mediante un cilindro de 250 mm de diámetro. Cuando la entrada de aire alcanza 0,6 MPa, la presión máxima de un cilindro es de 2000 kg.

artículos fijos

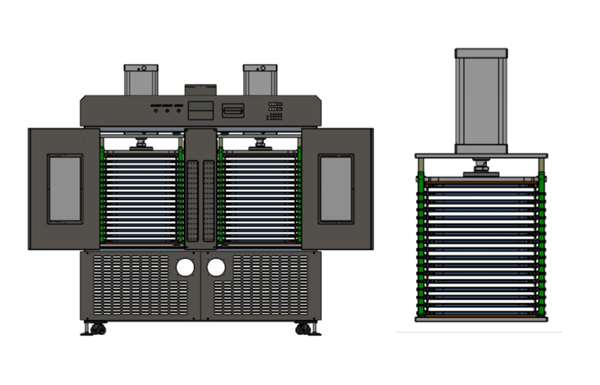

Cada dispositivo está dividido en 17 capas de placas calefactoras, con aislamiento térmico entre cada una. Cada capa de placa calefactora está equipada con una sonda de temperatura. Un PLC puede supervisar la sonda de temperatura de cada capa y mostrar el valor de detección de temperatura en la pantalla táctil.

modelo de control

El equipo implementa control PLC: puede establecer la temperatura objetivo de calentamiento, y el equipo puede controlar la placa de calentamiento de acuerdo con la temperatura objetivo, y proteger y alarmar oportunamente en caso de sobrecalentamiento de la placa de calentamiento.

El PLC puede realizar un control de presión de 5 etapas en el accesorio y la precisión del control de presión puede alcanzar  ±  30 kg.

temperatura de trabajo

Temperatura ambiente ~ 90  ℃ , precisión de control de temperatura de cada placa calefactora  ±  3  ℃ .

método de medición

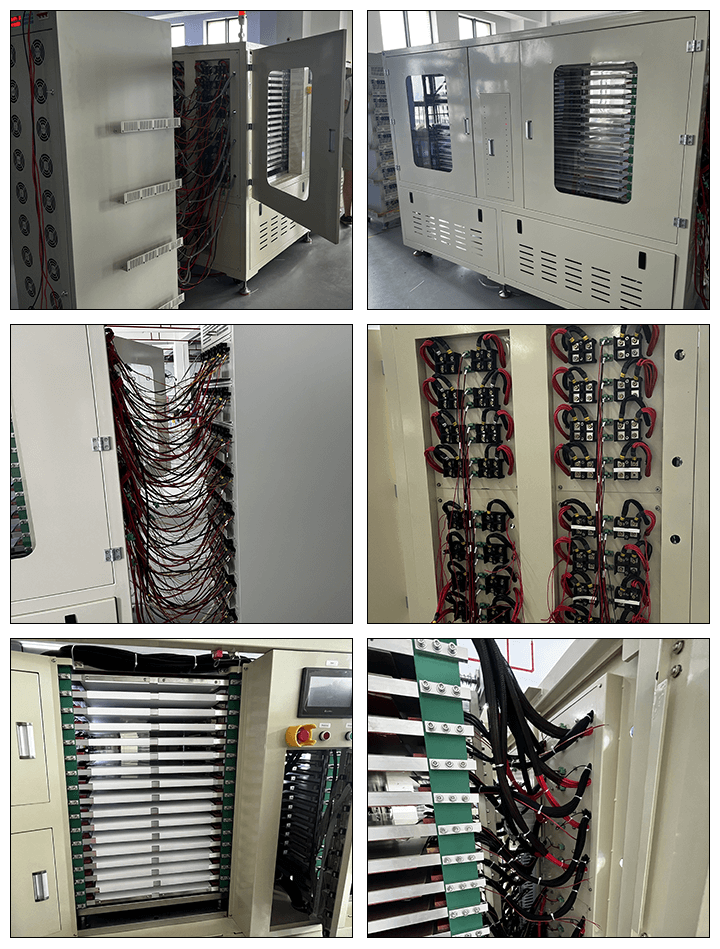

Se utiliza el método de cuatro hilos para medir la corriente y el voltaje del núcleo eléctrico. La conexión del circuito entre la luminaria y el equipo se realiza mediante una placa de circuito impreso (PCB) especial. La placa de electrodos se instala en el equipo. La conexión rápida y fiable entre el equipo y el circuito de la luminaria se realiza presionando la batería con las placas de presión superior e inferior.

Rango de ajuste de voltaje de carga y descarga

Rango de ajuste de voltaje de carga: 0 mV  ～  5000 mV (resolución 1 mV);

Rango de ajuste de voltaje de descarga: 2000 mV ~ 5000 mV (resolución 1 mV).

Rango de ajuste de corriente de carga y descarga: 0 mA ~ 5000 mA (resolución 1 mA).

Precisión del control de medición

Precisión del control de medición de voltaje:  ±  (0,1 % FS + 0,1 % RD);

Precisión del control de medición de corriente:  ±  (0,1 % FS + 0,1 % RD);

Precisión del control de medición del tiempo:  ±  (0,1 % FS + 0,1 % RD).

Condición final de carga y descarga

Carga de corriente constante (CC): Las condiciones finales son voltaje, tiempo y capacidad;

Carga de corriente constante y voltaje constante (CC-CV): Las condiciones finales son corriente, tiempo y capacidad;

Método de descarga: La condición final de la descarga de corriente constante (CC) es voltaje, tiempo o capacidad.

Funciones principales del software

1. Controlar las condiciones finales del proceso según el tiempo, voltaje, corriente y otros parámetros;

2. Calcular los parámetros de capacidad de carga de la batería;

3. Funciones de edición y gestión del proceso de carga y descarga:

3.1 Se pueden configurar hasta 32 parámetros de pasos de trabajo;

3.2 Se pueden configurar hasta 256 ciclos;

3.3 Cada paso de trabajo se puede seleccionar entre carga de corriente constante, carga de corriente y voltaje constantes, estantería, descarga de corriente constante, ciclo y otros atributos;

3.4 El archivo de proceso editado se puede archivar para uso en espera.

4. La corriente de carga se puede configurar en (0-5000) MA, el voltaje de carga se puede configurar en (0-5000) MV, el voltaje de descarga se puede configurar en (2000-5000) MV y el tiempo de cada paso se puede configurar en 1 min-1000 min.

5. Control de seguridad del software:

5.1 establece que los datos de operación y la curva de cada punto se pueden guardar automáticamente después de completar los pasos de trabajo, y el software tiene la función de alarma de exceso de capacidad;

5.2 protección contra sobrecarga: cuando el voltaje excede el valor establecido de protección contra sobrecarga, detiene el proceso del canal y se puede configurar el valor establecido;

5.3 Protección de capacidad fuera de tolerancia: cuando la capacidad del núcleo eléctrico excede un cierto rango, detiene el flujo del canal;

6. La batería se puede clasificar y cuenta con una luz indicadora. El modo de clasificación se puede configurar por capacidad, tiempo, voltaje de circuito abierto, voltaje promedio, voltaje de punto fijo, etc.

7. Los datos de carga y descarga de cada batería pueden formar un formulario de lista de datos para que los usuarios puedan verlo o imprimirlo.

El dispositivo admite la función de reconocimiento de código de barras y puede realizar una correspondencia uno a uno entre la batería y el canal y registrar datos de producción.

Función de protección del sistema

1. Protección contra sobrecorriente, subcorriente, sobretensión, subtensión y sobrecapacidad: Los límites superior e inferior de voltaje, corriente y capacidad de la batería se pueden preajustar durante el proceso. Al alcanzarse los límites, el sistema activará automáticamente el modo de suspensión de la batería y mostrará el fallo en la interfaz de software.

2. Protección contra fugas de corriente: si se detecta una fuga de corriente superior a 200 mA tres veces durante el estado de funcionamiento, se apaga la fuente de alimentación de conmutación.

3. Protección contra sobretensión de carga: cuando el sistema inspecciona la batería durante la carga, cuando el voltaje de la batería es mayor que el voltaje límite superior, la batería deja de cargarse.

4. Protección contra subtensión de descarga: cuando el sistema inspecciona la batería durante la descarga de la batería, cuando el voltaje de la batería es inferior al voltaje límite inferior, la batería deja de descargarse.

5. Protección contra apagado del equipo: en caso de un fallo de energía anormal del equipo, se puede continuar con el paso del proceso actual;

6.  Tiene función de depósito para canal anormal;

Peso del equipo

El peso del accesorio es inferior a 350 kg, el peso de toda la máquina es inferior a 1200 kg y la relación entre el peso total y el área de apoyo es  ≤  500 kg/m2.

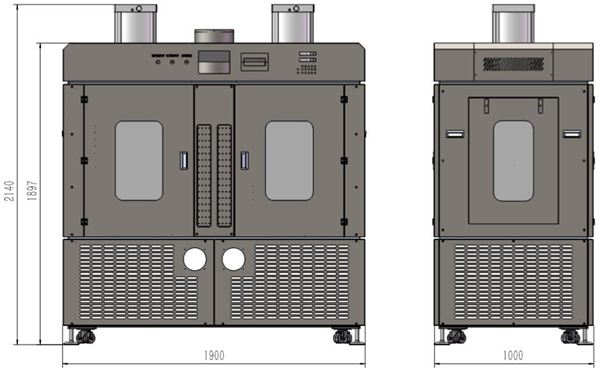

Dimensiones generales del equipo

Largo × Ancho × Alto ≤ 1900 mm × 1000 mm × 2140 mm （Tolerancia dimensional permitida ± 20 mm ）
