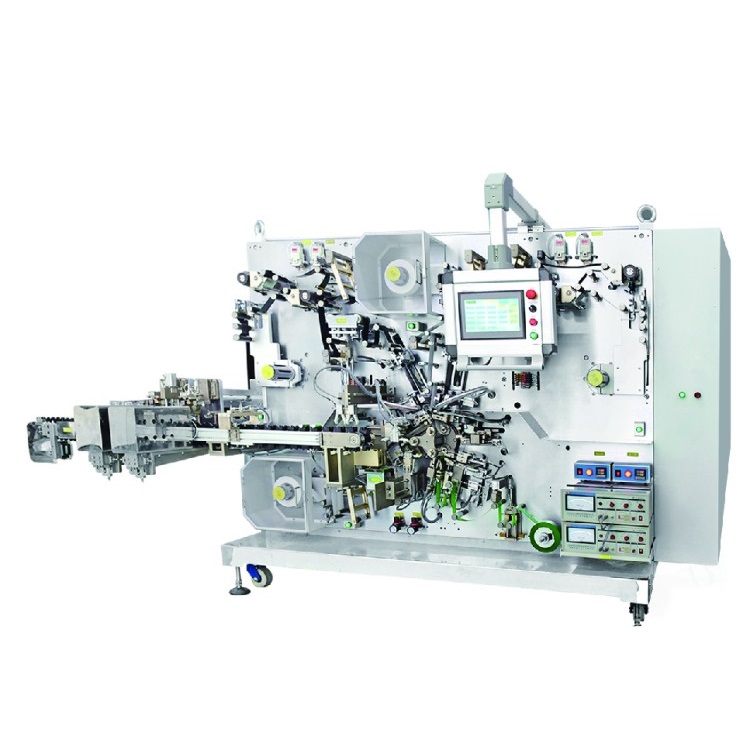

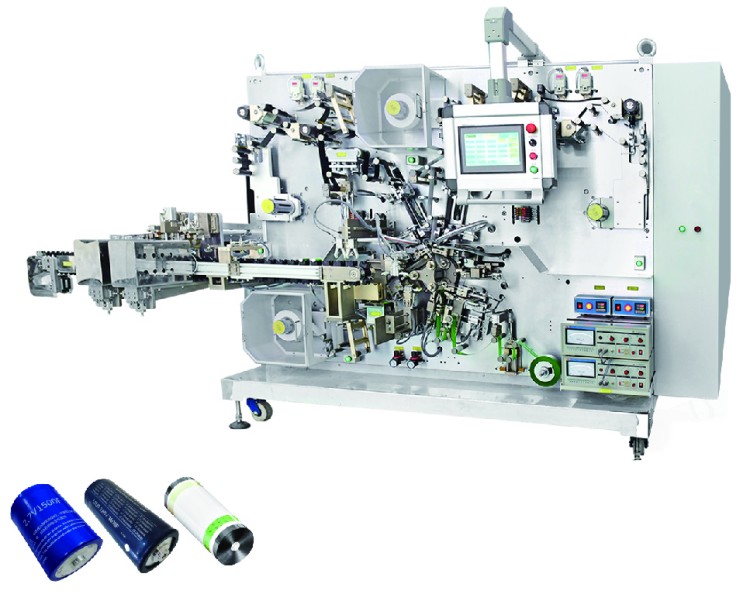

Bobinadora automática de electrodos para ensamblaje de supercondensadores

Esta bobinadora automática de celdas cilíndricas de batería cuenta con alimentación manual de láminas de electrodos de cátodo y ánodo, separador y cintas. Tras la alimentación, las láminas de electrodos de cátodo y ánodo, el separador, las cintas utilizadas tras el bobinado y las cintas protectoras (que protegen la celda) se bobinan automáticamente según los requisitos predeterminados del producto y del proceso. Incluye detección, control automático de tensión, corrección automática de desviaciones, prueba de cortocircuito y otras funciones. El equipo ofrece un funcionamiento estable y fiable, con garantía de proceso.

Flujo del proceso:

1. Alimentación del separador

2. Cinta (cinta que se utiliza después del bobinado) y cinta (protege la celda) de alimentación

3. Alimentación de electrodos de cátodo y ánodo

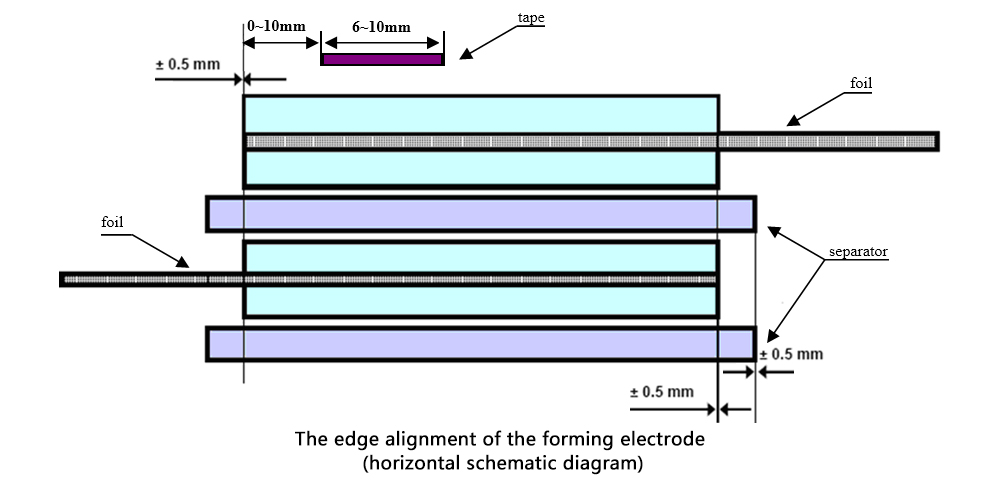

4. Detección de láminas de cátodo y ánodo

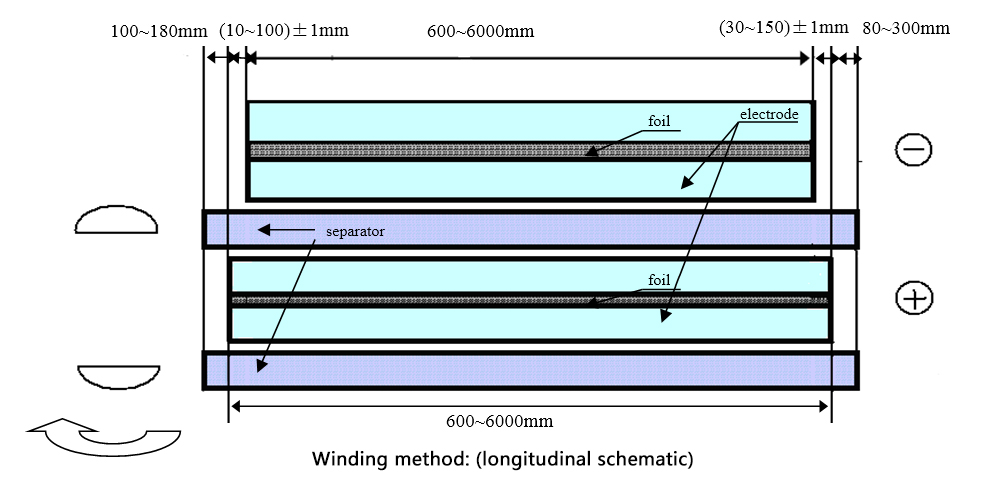

5. Bobinado de electrodos (electrodo de rollo completo)

6. Control de longitud y diámetro

7. Cinta adhesiva (cinta que se utiliza después de enrollar) y cinta protectora (protege la celda de la batería)

8. Prueba de cortocircuito

9. Juicio de calidad de los productos

Material	Método de alimentación	Longitud del material de piezas individuales (mm)	Ancho del material (mm)		Espesor del material (μm)		Diámetro exterior máximo (mm)	Diámetro interior (mm)
		Rango de tallas	Rango de tallas	Tolerancia	Rango de tallas	Tolerancia
Electrodo de cátodo	Material de la bobina	1000～6000	80-160	±0,1	100~320	±10	400	75.8
Electrodo de ánodo	Material de la bobina	1000～6000	80-160	±0,1	100~320	±10	400	75.8
Separador	Material de la bobina		80－160	±0,1	16~50	±4	350	75.8

Condiciones de trabajo del equipo:

1. Fuente de alimentación: CA 380 V ± 10 %/50 Hz, 10 KW, rango de fluctuación de voltaje: ± 10 %;

2. Aire comprimido: 0,45-0,6 Mpa; 100 L/min

3. Temperatura ambiente: 20-35 ℃;

4. Humedad relativa: 30－55％HR;

5. No se permiten gases corrosivos, líquidos ni gases explosivos en el sitio.

6. Dimensiones y peso del equipo: 2500L x 1400W x 2000H (mm); Peso: 3000 Kg
