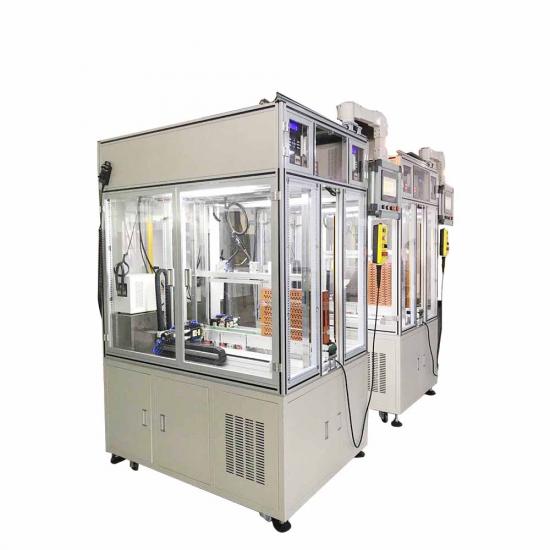

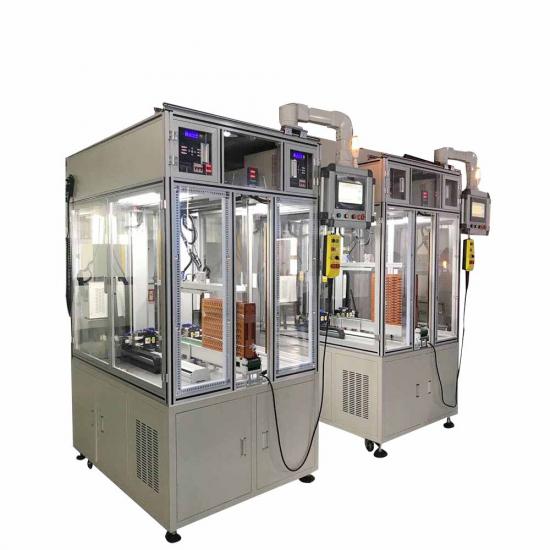

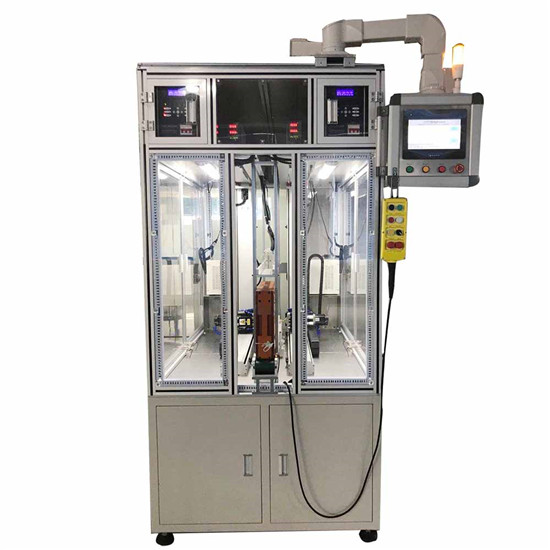

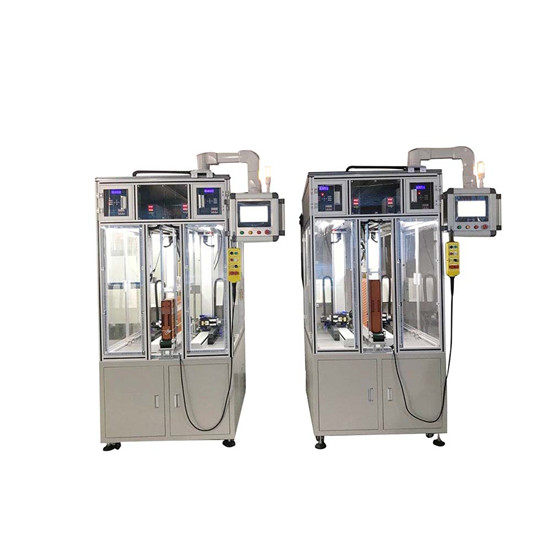

Máquina de soldadura por puntos automática de control numérico de doble cara para baterías de vehículos eléctricos

Introducción al equipo
Es adecuado para paquetes de baterías de vehículos eléctricos, módulos de batería de automóviles, baterías de farolas, paquetes de baterías de automóviles de equilibrio, paquetes de baterías de scooter, fuentes de alimentación móviles, módulos de baterías de arranque, paquetes de baterías de herramientas eléctricas, paquetes de baterías de portátiles, etc.

Características
1. Admite inicio de punto de interrupción, admite inicio automático y conversión de modo de inicio manual.

2. Programación simple, admite cualquier programación de puntos y programación de matriz, puede realizar el punto de salto
Soldadura, punto único, cambio rápido de modo de punto doble, optimización de la trayectoria de soldadura por puntos, mejora la eficiencia, el disco local puede almacenar 99 grupos de archivos de programación, la interfaz USB puede importar gráficos.

3. El cabezal de soldadura por puntos toma el punto central de dos pasadores de soldadura como centro del círculo, y el ángulo es continuamente ajustable, lo que es adecuado para la soldadura por puntos de varias piezas de conexión divididas de formas especiales.

4. El sistema se divide en operador, administrador, superusuario, etc. Facilita el uso, la gestión y el mantenimiento de la máquina de soldadura a tope.

5. La fuente de alimentación de soldadura de CC con inversor tiene las ventajas de un rendimiento estable, una velocidad de soldadura rápida, un modo de trabajo de corriente constante y la eliminación de factores inestables de la corriente de soldadura durante mucho tiempo.

6. Con el sistema de monitoreo de corriente de soldadura, puede monitorear la corriente de soldadura en tiempo real.

7. La fuente de alimentación para soldadura por puntos cuenta con una alarma de falsa soldadura, que se comunica directamente con el controlador de movimiento. Registra la posición de soldadura incorrecta y avisa sobre la necesidad de reemplazar el pin de soldadura.

8. La eficiencia de soldadura es aproximadamente 8 veces mayor que la de la soldadura manual, alta estabilidad, ahorro de mano de obra y ahorro de tiempo y costos.

Presupuesto

Fuente de alimentación	Trifásica ~380 V ± 10 %/50 Hz ± 10 %,
Potencia nominal	50KW(máx.)
Longitud de recorrido Z1, Z2	0-600 mm (máximo)
Longitud de recorrido en Y	0-1200 mm (máximo)
X Longitud de viaje	0-40 mm
Ángulo del eje W	0
Velocidad de soldadura	0,35 S / punto ; 1,80-3,600 piezas / hora
Velocidad máxima de transmisión del motor	1500 mm/s
Célula de carga máxima (32650)	512 piezas
Número de grupos de archivos que se pueden almacenar	99
Sistema operativo	Imagen de computadora industrial + hombre-máquina
Modo de transmisión	Servomotor + tornillo TBI + carril guía lineal
Electrodo de husillo	Servomotor Letron
Cabezal de soldadura por puntos	Servomotor Letron
Ajuste del ángulo	Motor de bucle cerrado
Modo de enfriamiento	refrigeración por aire forzado
Material de lámina de níquel	Acero niquelado o níquel puro
Espesor de la tira de níquel soldada	0,1 mm-0,3 mm; > Ranura de 0,2 mm con protuberancia
Dimensión externa (mm)	1800 largo* 1100 ancho* 2000 alto
Precisión de posicionamiento repetida	±0,02 mm
Peso	600 kilos

Máquina de soldadura por puntos

Equipo de ensamblaje de paquetes de baterías

ETIQUETAS RELACIONADAS :

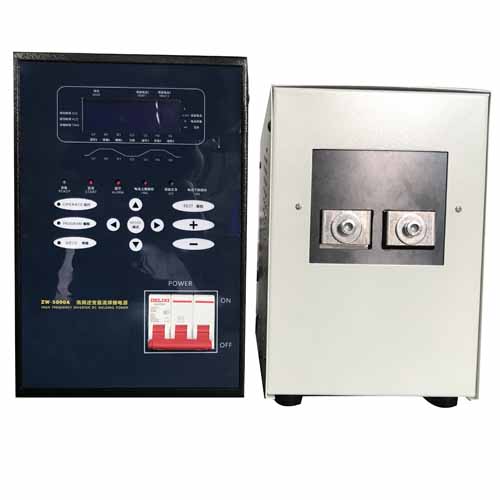

Modelo	ZW-5000A
Potencia de entrada (V)	Trifásico AC380V 士 10% 50/60Hz
Corriente de salida (A)	5000A	Voltaje sin carga (V)	10.8
Modo de control	Control de corriente constante	Modo de enfriamiento	Refrigeración por aire forzado
Condiciones de soldadura	8	peso (Kg)	30.3
Dimensión externa ( L × An × Al ) mm	450 × 190 × 285
Tamaño del transformador ( L × An × Al ) mm	30 0 × 18 0 × 265
Función	Soldadura de chapa de níquel de 0,15-0,25 mm
