Peladora automática de películas de PVC de celdas cilíndricas, máquina de corte y extracción por láser

I. Introducción del equipo :

1.1  Aplicación : Pelado de baterías cilíndricas

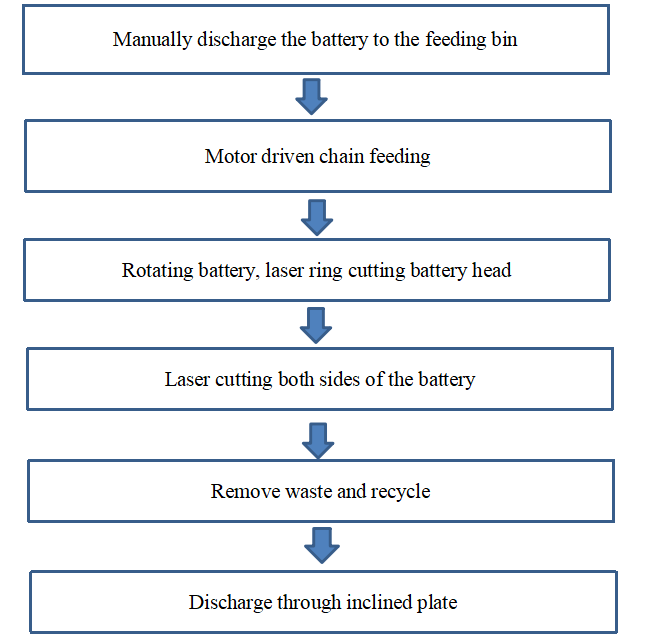

1.2  Proceso del equipo:

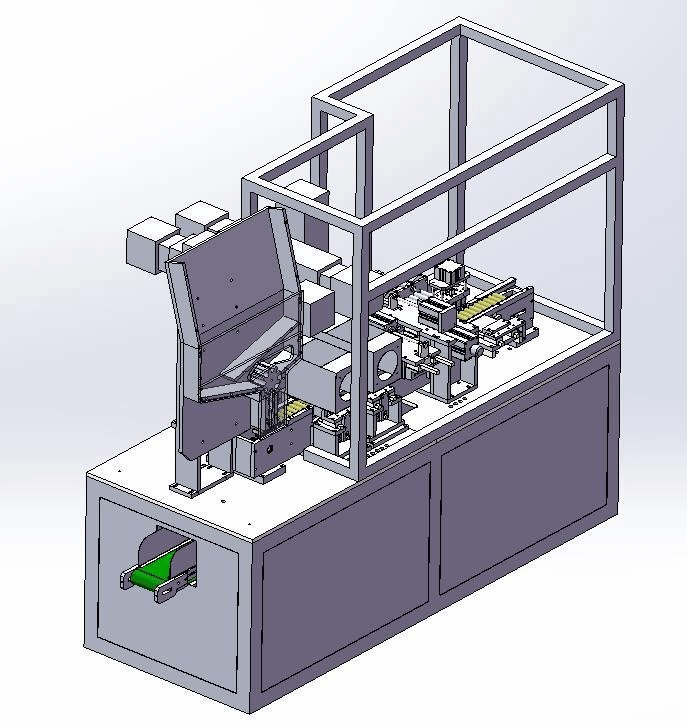

1.3 Diagrama del equipo :

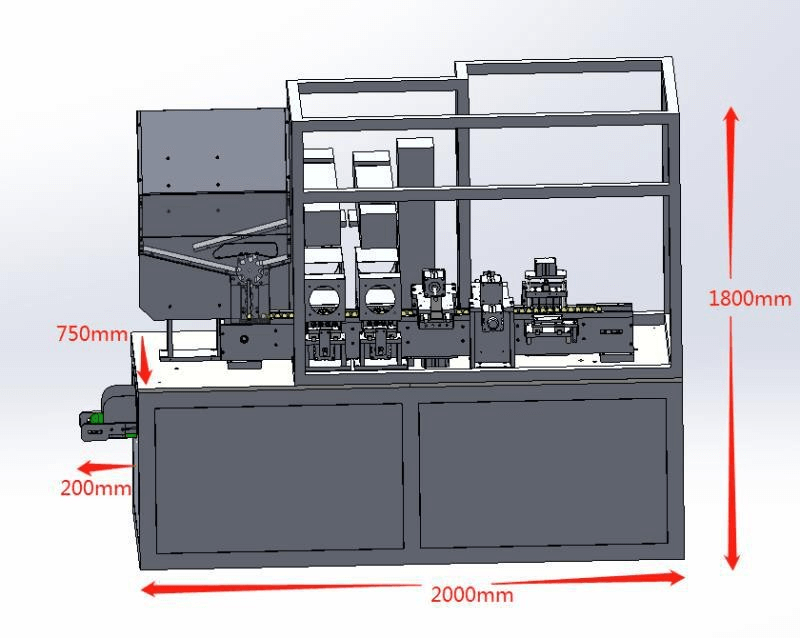

Tamaño completo ：

Equipo principal : 2000 mm x 750 mm x 1800 mm ( largo  x  ancho  x  alto )

Equipo de alimentación automática de cajas : 1000 mm x 700 mm x 1800 mm ( largo x  ancho x  alto )

Peso : Peso total alrededor de 1000 kg.

1.4  Introducción a los módulos principales:

Descarga manual de la batería en el silo

Descarga de la rueda y alimentación de la batería a la cadena.

1.5 Mecanismo de cadena del motor:

La cadena es impulsada por el motor paso a paso para alimentar los materiales uno por uno.

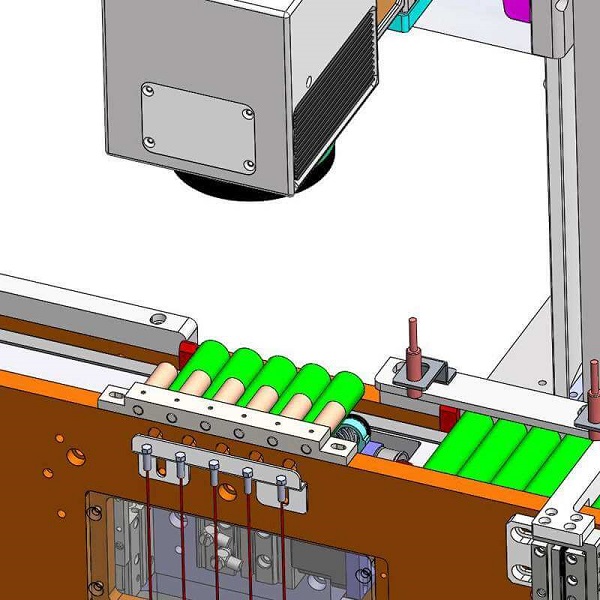

1.6  Cabezal de circuncisión láser:

El mecanismo de presión presiona la batería y la impulsa a girar. El haz láser corta cinco cabezales de batería a la vez.

1.7  Mecanismo de inversión rotatoria:

El manipulador agarra 5 baterías y las invierte hacia el segundo mecanismo de cadena.

1.8  Corte láser por ambos lados:

El rayo láser centra las cinco baterías en dos líneas rectas, y los dos rieles de la cadena están dispuestos uno junto al otro. El rayo láser corta la cabeza y ambos lados simultáneamente.

1.9  Mecanismo para eliminar los residuos del extremo de la batería:

Al mismo tiempo, el cilindro empuja las cinco cabezas de batería hacia el mecanismo de desechos, sujeta las cabezas y luego el cilindro trasero empuja las cinco baterías de regreso a la pista, filtra los desechos de las cabezas y recicla los desechos de las cabezas en la parte inferior de la mesa.

1.10 Separación de la carcasa y el revestimiento de acero:

La placa de goma se posiciona hacia arriba y hacia abajo para aumentar la fuerza de fricción, luego se empuja la carcasa de acero para separarla, y los residuos se depositan en el riel (hay deflectores a ambos lados de la cadena, que no se muestran en la figura). El piñón gira hacia abajo y se recicla en el contenedor de reciclaje ubicado en la parte inferior de la mesa.

1.11 Descarga de placa inclinada:

La carcasa de acero separada se descarga mediante una placa inclinada de 1000 mm de largo.

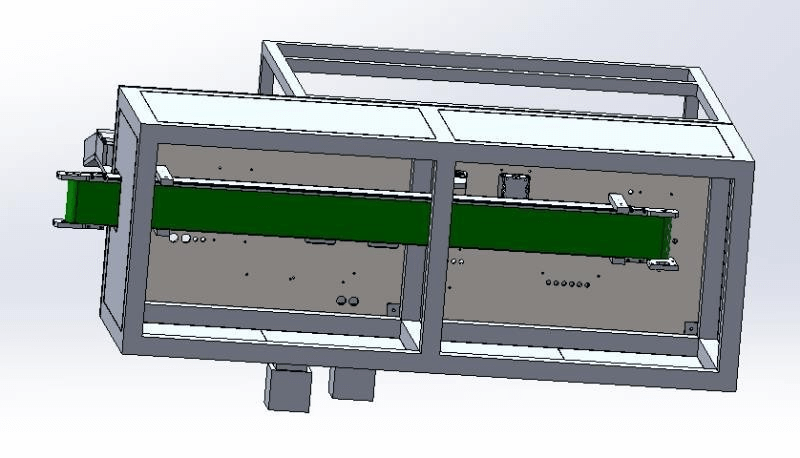

1.12  Entrada automática en caja:

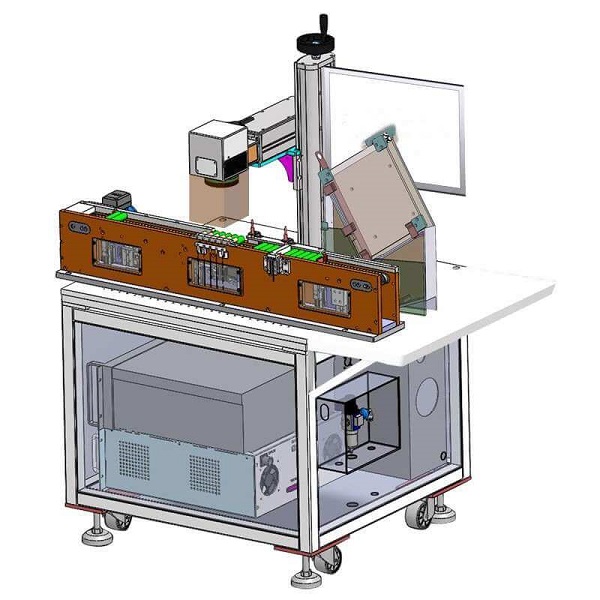

1.13 Láser parcialmente cerrado con ventilador de extracción

II . Materiales de entrada aplicables y especificaciones del producto del equipo:

2.1 Muestras de celdas cilíndricas

2.2 Especificación de la celda

Ⅲ . Parámetros del equipo:

3.1 Parámetros de rendimiento

3.2  eficiencia : >60 PPM

3.2  Tasa de cosecha : 99% （ Fallas causadas únicamente por el equipo ）

3.3  Tasa de paso : 99% ( fallas causadas únicamente por el equipo )

3.4  Con función de conteo automático

3.5 Con nivel agregado, la disposición general del equipo es conveniente para la operación de una sola persona.

3.6 La batería con la membrana exterior retirada no presenta un aspecto deficiente

3.7 Especificación:

Artículo	Artículo	Observaciones
Color de apariencia
Interfaz de operación	Inglés	PLC , pantalla táctil
Ruido del equipo	Desde la pared exterior de la máquina 1 mm  ≤ 70 db	Salvo por razones materiales, como el ruido al pelar el sonido.
normas de seguridad	GB5662.1	Requisitos de protección mecánica y eléctrica

Ⅳ . Entorno del sitio del equipo (proporcionado por  el cliente ):

4.1  Presión de aire comprimido : 0,4 ～ 0,8 Mpa （ 4-8 kgf/cm2 ） , Caudal menor o igual a  50 L/min

4.2  Aspiración, el equipo proporcionado por la Parte B está equipado con una aspiradora para recoger los residuos despojados y limpiarlos periódicamente.

4.3  Requisitos ambientales : 20-50 ° C

4.4  Humedad relativa : 5-55 %HR

4.5  Limpieza ambiental: no menos de 100000, sin gases corrosivos, líquidos ni gases explosivos en el sitio.

4.6 Alimentación: monofásica, CA 220 V, 50 Hz, fluctuación de tensión inferior a más o menos 10 %, alimentación 2,5 KVA
