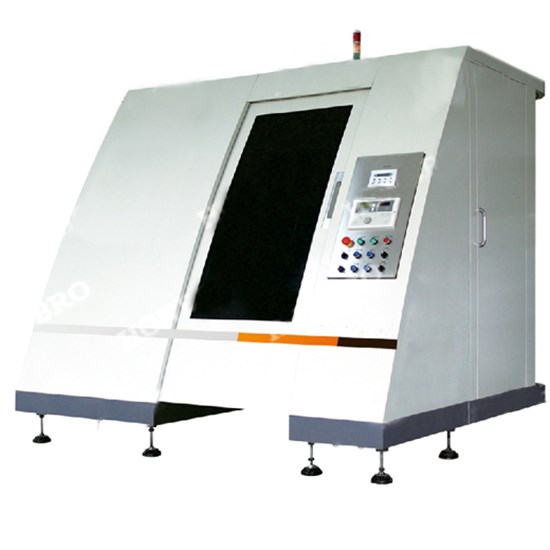

Máquina cortadora continua automática

Funciones

● La máquina cortadora continua realiza la alimentación, corte, cepillado de polvo, recolección de material y, después de laminar todo el volumen de la pieza polar de la batería, el corte longitudinal en el ancho requerido por el equipo de automatización.

●  La máquina adopta un modo de desenrollado de pieza polar pasiva con bloqueo de cilindro de soporte de cono de doble punta y realiza un control automático de corrección de desviación a través del seguimiento de fibra óptica durante el desenrollado, y un sistema de control de tensión de circuito cerrado completamente automático realiza el control de tensión de desenrollado y realiza un desenrollado de tensión constante; Un delantal de herramienta de corte de ultraprecisión realiza el corte y el bobinado cruzado del eje superior e inferior, un eje deslizante realiza el bobinado, un rodillo de seguimiento realiza la detección del recorrido de la posición, retroalimenta el diámetro del rollo de bobinado y controla y ajusta automáticamente la velocidad lineal de bobinado y la tensión de bobinado, y la tensión de cada tira se controla de forma independiente para mantenerse constante.
● Delantal de herramienta de corte : novedoso delantal de herramienta 110,  cuchillas Φ 110, cuchillas superiores e inferiores pulidas repetidamente

● Sistema de eliminación de polvo : al cortar cuchillas en cada pieza de aspiración de vacío de polvo separada, la pieza polar positiva y negativa rueda hacia arriba y hacia abajo después de cortar el polvo del cepillo de pelo y la aspiración de vacío, se puede sincronizar para eliminar el polvo en la placa, con un colector de polvo industrial de tipo silencioso.

●  El eje deslizante realiza el bobinado, calcula el diámetro del rollo en tiempo real y controla la tensión cónica para garantizar la uniformidad de la tensión y la uniformidad de desenrollado de cada producto cortado.

●  Adopte un cilindro neumático para empujar el rodillo de bobinado, fácil de operar.

●  Recolección de chatarra : rodillo de dibujo, tracción de material de dos bordes solo, mantenga el borde exterior de los dos tensiones de acuerdo con los puntos del artículo, la tensión, función de detección de defectos en el borde de la placa, equipado con un tanque de residuos de gran capacidad.

● Sistema de control : un PLC, un servomotor, un controlador de tensión y un elemento neumático son productos importados famosos.

● Operación humanizada : todos los botones comunes están ubicados en el lado derecho del operador, cuando el operador se para frente a la máquina, las tiras fluyen de izquierda a derecha y la máquina puede ser operada por una sola persona.


Características:
El cuchillo puede reparar repetidamente el molde
después de enrollar la hoja, sin encaje, polvo, grietas, pliegues ni marcas superficiales, defectos de calidad irregulares, etc.
Cuenta con alarmas de averías para un mantenimiento sencillo.

Parámetros técnicos :

ARTÍCULO	PARÁMETROS PRINCIPALES
Medidas	Largo × Ancho × Alto: 2633 x 2500 x 2580 mm
Peso	3,8 toneladas
Fuerza	CA 380 V 50 Hz, 6,1 kW
Fuente de aire	0,5-0,7 MPa , 5 L/min
Velocidad de corte	0-50 m/min, ajustable continuamente
Precisión del ancho de corte	± 0,05 mm
Desviación serpenteante del borde	≤± 0,1 mm/m
Uniformidad del bobinado	± 0,15 mm
rebaba de borde	≤ 7 um
Rango aplicable	30 mm-620 mm
Acción	99%
