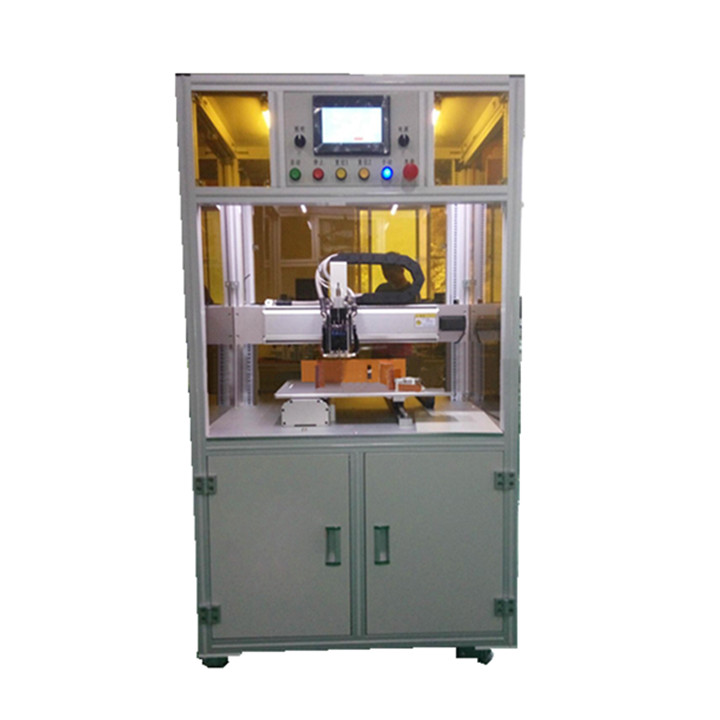

Soldadora automática de un solo lado para baterías 18650

Este equipo se utiliza principalmente para la soldadura por puntos de una sola cara y de dos puntos de baterías y tiras de acero niquelado o tiras de níquel en conjuntos de baterías cilíndricas/de polímero . Garantiza una tensión de soldadura superior a 30 N entre las baterías y las tiras de acero niquelado o tiras de níquel. El rango de soldadura por puntos del equipo cumple con los requisitos de soldadura de baterías 18650 con  paquetes de  baterías de la serie  20 y paquetes de baterías de la serie inferior a 20.  El número de baterías a soldar se determina por la carrera, que puede ajustarse manualmente.



Fuente de alimentación y voltaje para equipos	CA 22 0 ± 10 % , 50 Hz ± 2 Hz ,  500 W
Fuente de alimentación y voltaje para soldadura	CA 380 V ± 10 % , 50 Hz ± 2 Hz , 2000 W
Material de soldadura	Lámina de níquel puro :  0,03-0,2 mm Tira de acero niquelado  : 0,03-0,3 mm (La soldadura por impacto puede soldar 0,6 mm)
Modo de conducción	Tornillo TBI + guía lineal de precisión de plata de Taiwán
Función de rotación del cabezal de soldadura	El cabezal de soldadura admite rotación positiva y negativa, y es adecuado para soldadura por puntos de baterías con formas especiales y función de aguja antiadherente.
Velocidad máxima de soldadura por puntos	0,5 S/ punto ; 1800 piezas/hora
Peso máximo de carga	30 kg
Rango máximo de tamaño de trazo	X : 500 mm , Y : 400 mm , Z : 35 mm , R : 180º La distancia entre la plataforma de herramientas y la aguja de soldadura se puede ajustar en 300 mm .
Presión de soldadura	La presión de las dos agujas de soldadura se puede ajustar independientemente. La presión es estable, fiable y fácil de ajustar. La tensión de soldadura entre la carcasa de la batería y la pieza de conexión es superior a 30 N.
Posición de soldadura	Posición cilíndrica y del plano superior de la batería
Proceso de soldadura	Pequeñas salpicaduras de chispas, sin rebabas, sin cambio de color, hermosa soldadura, rendimiento estable, sin dañar la apariencia de la batería;
Dimensión	900 largo × 900 ancho × 1600 alto mm
Peso	250 kilogramos
Cable de alimentación	220 V 10 A
Tubo neumático conectado	Diámetro de 8 mm, interfaz fácil de conectar, presión de aire 0,4 MPa
