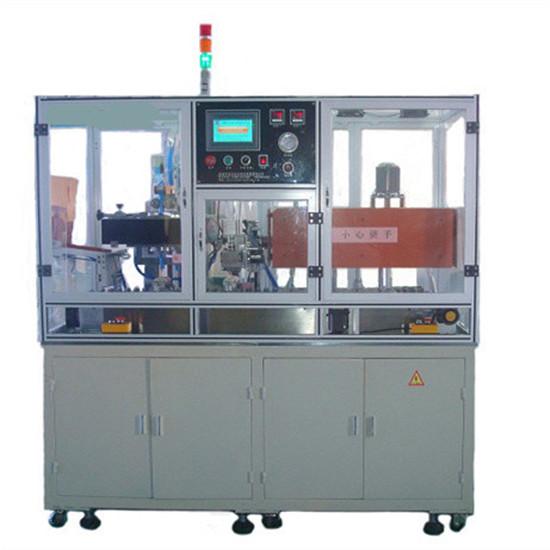

Máquina automática de envoltorio termorretráctil de PVC para baterías cilíndricas 18650, 26650 y 32650 para ensamblaje de baterías.

1.  Descripción del equipo

1.1  Principio de funcionamiento

Es un equipo totalmente automático para contracción de PVC y almohadillas superficiales, diseñado para el embalaje de baterías individuales.

El horno termorretráctil está controlado por dos controladores de temperatura, la temperatura de control es generalmente de 100 a 180 grados, dividida en dos secciones;

Cuando el tubo de calentamiento en forma de U se calienta y se contrae, la batería gira y el efecto es mejor;

Utilice el imán de alta temperatura personalizado de 300 a 400 grados para introducir la batería en el horno de contracción;

La membrana de PVC se coloca en la batería, primero en el primer horno de contracción para precalentarla, con una temperatura más baja; luego en el segundo horno de contracción, con una temperatura más alta.



1.2  Características de rendimiento

El diseño de toda la máquina está humanizado, lo que reduce la mano de obra, ahorra costos y es de operación sencilla para una sola persona.

Operación estable, de alta eficiencia, segura y confiable, con función de alarma automática.

Con funciones completas y operación simple, es adecuado para la producción en masa de baterías.



1.3  Estructura básica

1.  La batería se coloca en toda la placa, se coloca automáticamente y se utiliza una base magnética de precisión para fijar la batería;

2.  Cubierta de película de corte automático:

 Alimentación automática de película retráctil de rollo completo, alimentación precisa de motor paso a paso; corte automático de carga, cobertura automática de película;

3.  Almohadilla de borrado automático:

 Un corte automático, alimentación automática, corte automático y almohadilla de corte de todo el rollo de almohadilla, acolchado automático;

4.  Reciclaje automático de residuos de tapetes superficiales;

5.  Película de soplado de contracción automática: película rotatoria vertical, controlador de temperatura Omron, temperatura del horno precisa y uniforme, excelente efecto de contracción;

6.  La parte frontal se puede conectar con el clasificador, la parte posterior se puede conectar con la impresora de inyección de tinta y la conexión es conveniente;

7.  Fabricado con componentes importados: PLC Mitsubishi, controlador de motor paso a paso, componentes neumáticos SMC, componentes neumáticos Omron, interruptor de control de pantalla táctil;

8.  Especificación de la película retráctil y la almohadilla de superficie: forma de rollo



ESPECIFICACIÓN

Modelo	Tmax-S K01
Especificación	18650 u otra celda cilíndrica
Velocidad de la película	60 piezas/min
Precisión de la película	±0,1 mm
Fuente de alimentación	380 V/220 V
Fuerza	4 kW
Peso	265 kilogramos

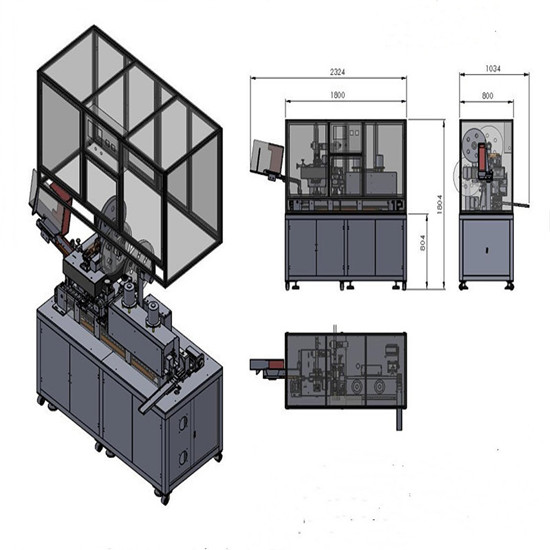

Tamaño de la máquina	3100*900*1800MM
Requisitos de la carcasa	El ancho de la bobina es de 29,7 ± 0,2 mm y el espesor de la capa única es de 0,08 ± 0,01 mm.
Tamaño de la bobina de lámina aislante	Ancho entre 20 ± 0,1 mm (sin rotura de material ni interfaz de cinta en el medio de la bobina)
Tamaño de la matriz de la lámina de aislamiento	Diámetro exterior 17,4 ± 0,1 mm; diámetro interior 10,5 ± 0,1 mm; concentricidad de diámetro interior y exterior ± 0,10 mm
Tamaño del borde inferior termorretráctil	2,5 mm ± 0,3 mm (el error de tamaño está relacionado con el material de la carcasa y las condiciones de horneado)
