Línea de producción automática de celdas prismáticas LFP/NCM para baterías de vehículos eléctricos de 100 MWH

Ⅰ 、Introducción de la celda prismática:

La cáscara del prismaLa celda ática se fabrica principalmente con aleación de aluminio, acero inoxidable y otros materiales. Se adopta el proceso de bobinado interno o apilado, que ofrece un mayor efecto protector que la batería de película de aluminio y plástico (es decir, la celda tipo bolsa). La seguridad de la celda también se ha mejorado considerablemente en comparación con la batería cilíndrica.

La popularidad de las celdas prismáticas es muy alta en China. Con el auge de las baterías para automóviles en los últimos años, la contradicción entre la autonomía del vehículo y la capacidad de la batería se ha vuelto cada vez más evidente.

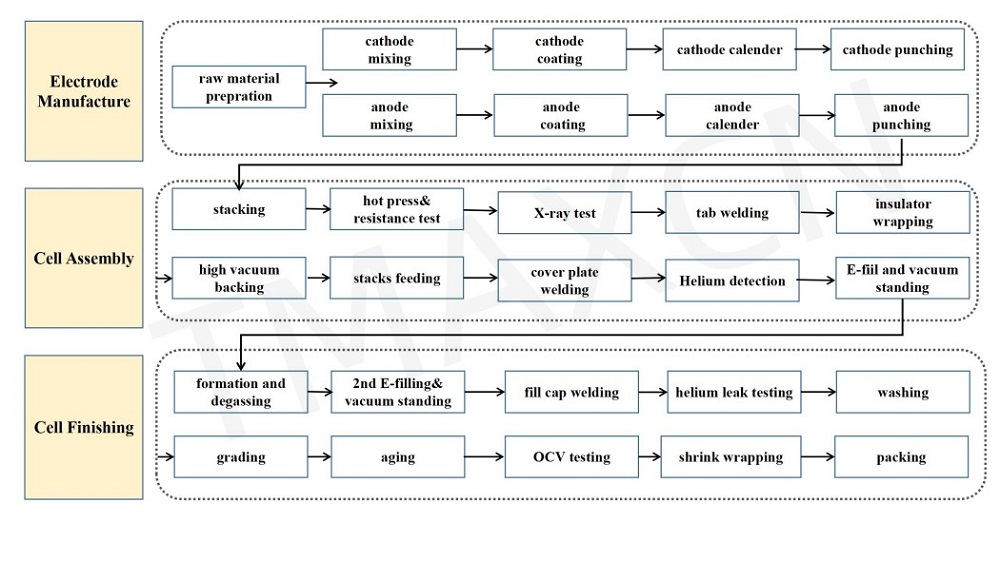

II. Diagrama de flujo del proceso de batería primaria (proceso de bobinado)

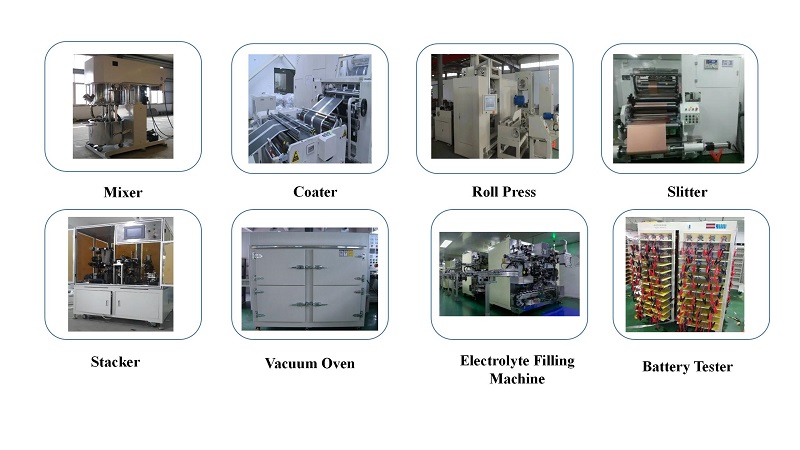

IIILista de equipos:

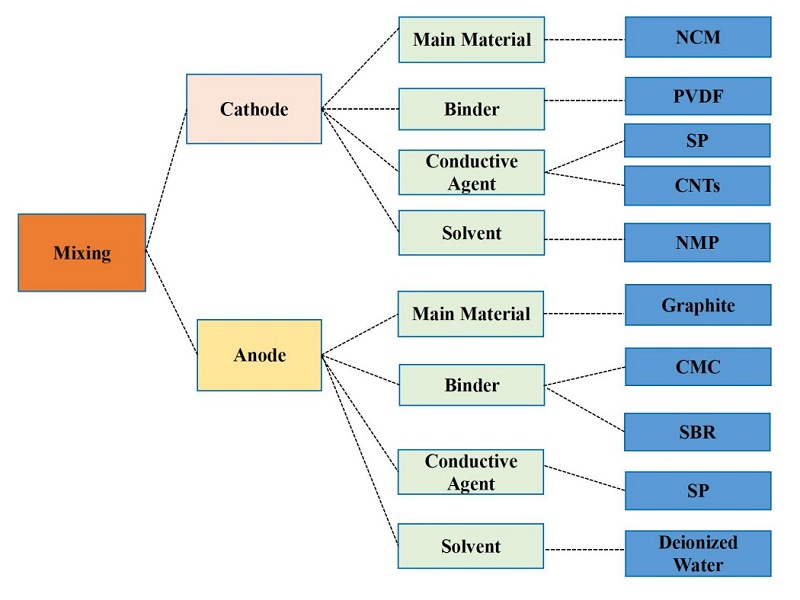

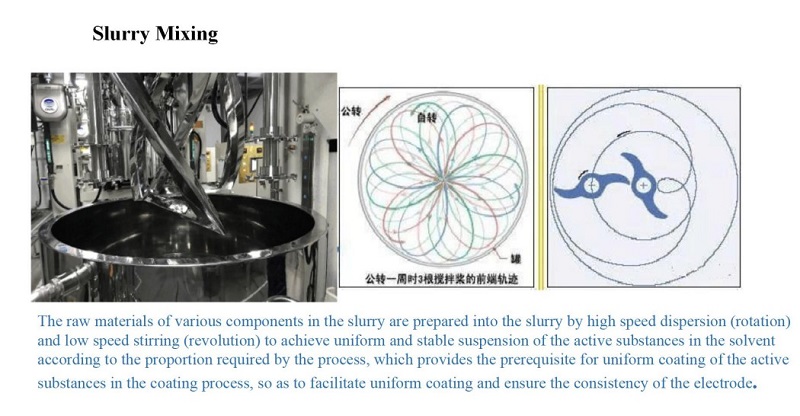

Ⅳ 、 Mezcla y recubrimiento:

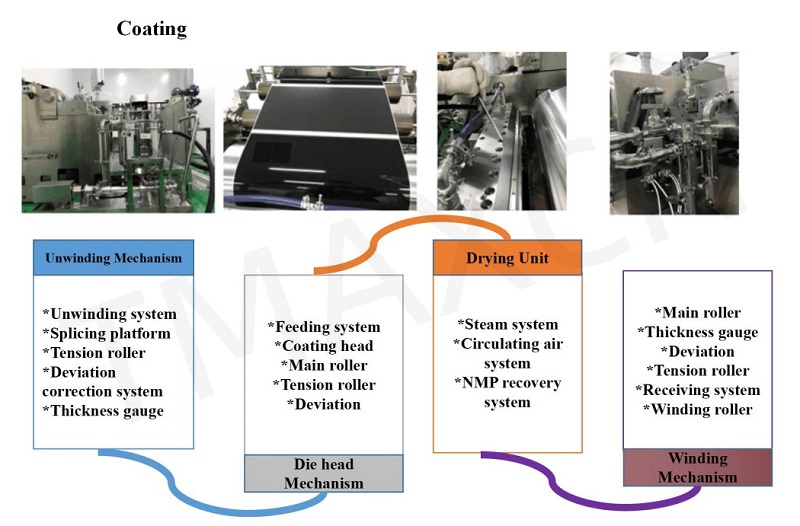

Recubrimiento de electrodos:

Los ánodos y cátodos de las celdas de litio tienen una forma similar y se fabrican mediante procesos similares en equipos similares o idénticos. Los materiales de los electrodos activos están recubiertos por ambas caras con láminas metálicas que actúan como colectores de corriente, conduciendo la corriente hacia dentro y hacia fuera de la celda. El material del ánodo es un tipo de carbono y el del cátodo es un óxido metálico de litio. Ambos materiales se entregan a la fábrica en forma de pólvora negra y, a simple vista, son prácticamente indistinguibles. Dado que la contaminación entre los materiales del ánodo y el cátodo puede dañar la batería, se debe tener mucho cuidado para evitar que entren en contacto. Por esta razón, los ánodos y los cátodos suelen procesarse en salas diferentes.

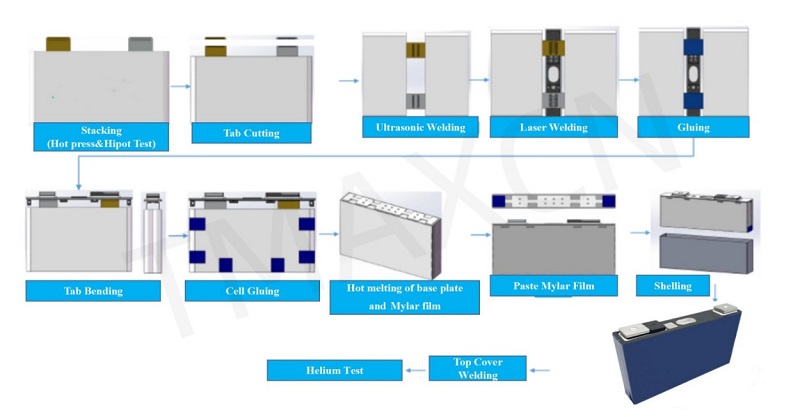

Ⅴ 、 Proceso de ensamblaje celular:

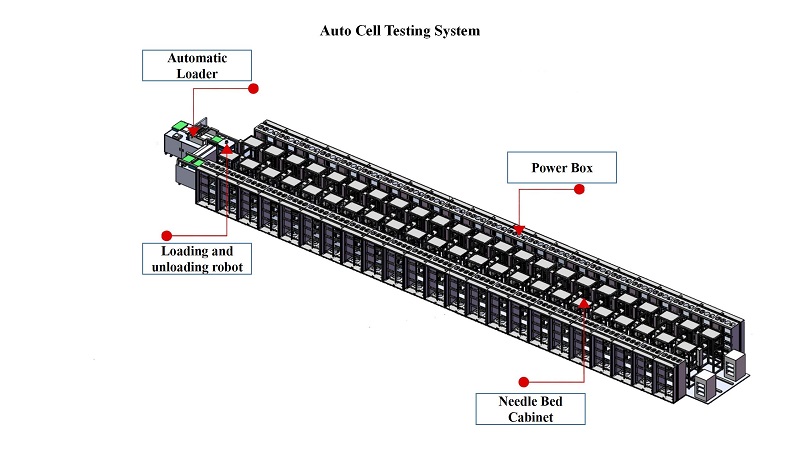

Ⅵ 、Sistema de prueba de celdas automático:

Está compuesto por un cargador automático, un robot ferroviario y 46 probadores automáticos.

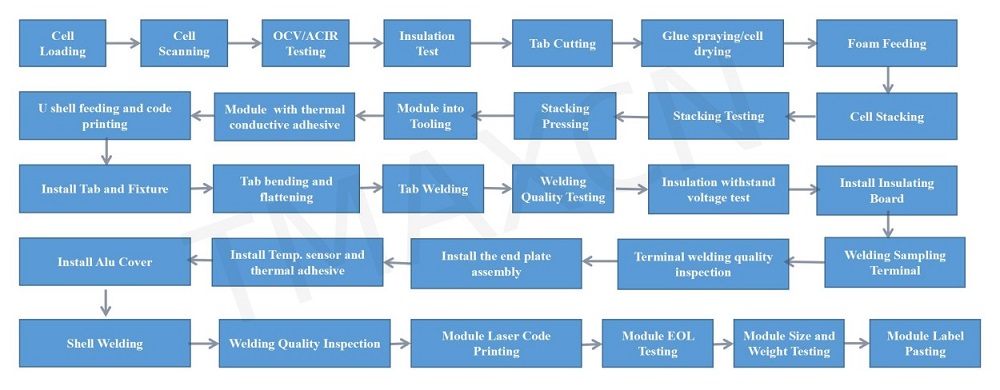

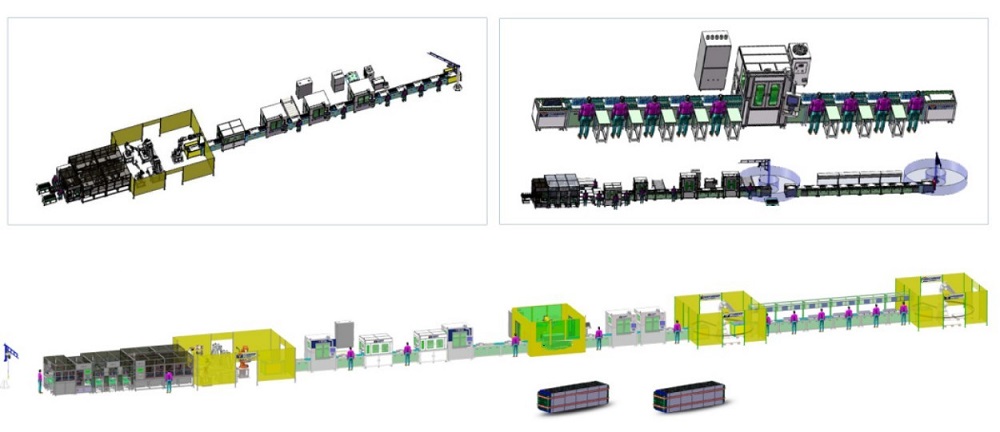

Ⅶ 、 Proceso de ensamblaje del paquete de módulos:

III. Características del proceso de la línea de ensamblaje PACK para módulos de celdas prismáticas:

Carga automática, prueba y clasificación de OCV, extracción de NG, limpieza de celdas, encolado, apilado, determinación de polaridad, apriete automático, unión manual, aflojamiento automático, limpieza de postes, barra de aluminio manual

(soldado con el exterior de la línea del arnés), soldadura láser, detección posterior a la soldadura, detección EOL, detección DCIR, rotación de la cadena de velocidad de la línea de ensamblaje PACK, prueba de ensamblaje manual.

 El flujo del proceso de ensamblaje es fluido y la eficiencia de producción y la tasa de rendimiento son altas, lo que es adecuado para los requisitos de ensamblaje PACK de baterías de carcasa de aluminio cuadrada de tamaño grande y mediano.

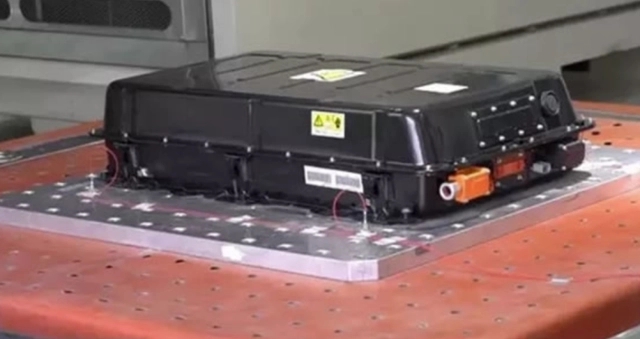

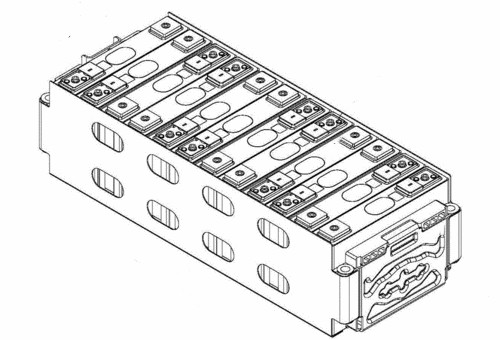

Módulo de batería:

Una vez fabricada la batería individual, la agrupación y conexión en serie y paralelo de estas baterías constituye la base del sistema de baterías de alimentación del vehículo eléctrico (  Módulo de Batería) .

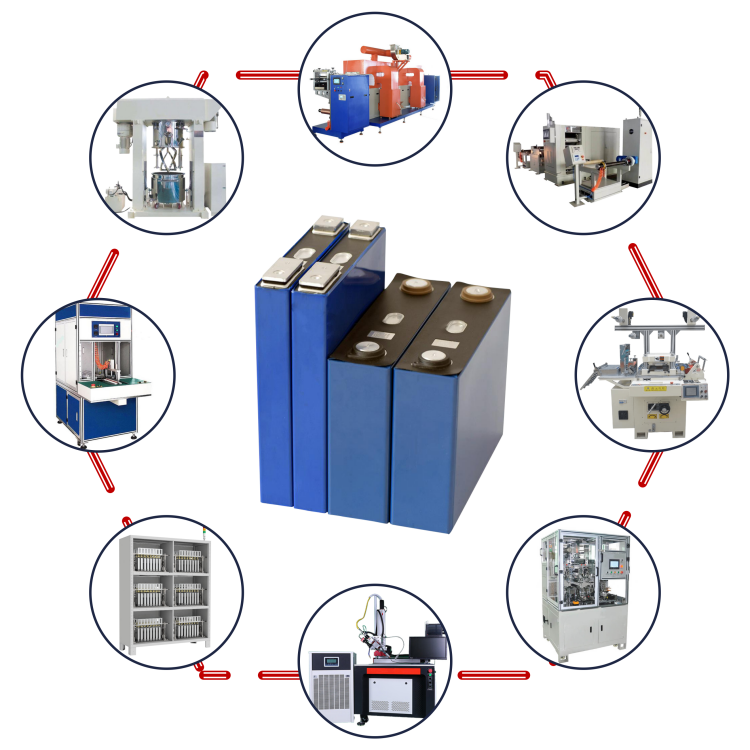

Máquina relacionada:
