Máquina de prueba de carga y descarga de baterías de 85 V, 10 A y 20 A, gabinete de envejecimiento
1. Introducción al ámbito de aplicación y funciones del equipo
1.1Ámbito de aplicación:
El equipo de prueba de descarga de carga se utiliza principalmente para el ciclo de descarga de carga.
Prueba de batería de litio.
1.2 Elementos de prueba:
Voltaje de protección de carga de la batería, voltaje de protección de descarga, capacidad, etc.
El equipo tiene cuatro pasos de prueba: carga, descarga, almacenamiento y ciclado. Al editar
Los pasos correspondientes, la batería se puede probar de acuerdo con el proceso establecido.
2.Rendimiento principal del equipo de prueba:
2.1 Función de carga y descarga:
Tiene función de carga de corriente constante y voltaje constante y corriente constante.
Función de descarga. Permite cargar y descargar la batería y registrar su estado.
capacidad.
2.2 Interfaz de carga y descarga:
Cumple completamente con los requisitos de carga y descarga de baterías en el mismo puerto y
subpuerto de carga y descarga, es decir, 2 cables (P+ P -) y 3 cables (P+ P- C-) 。 En
Al mismo tiempo, puede envejecer la batería de la herramienta eléctrica con carga de placa positiva.
Protección y protección de descarga de placa negativa (CH+ P+ P-).
2.3 Verificar la protección de voltaje:
Al cargar y descargar la batería, verifique si la protección de carga y
protección de descarga del funcionamiento de la batería.
2.4 Protección de seguridad:
Función de protección de conexión anti-reversa; Protección de límite de voltaje superior e inferior;
Protección de corriente de descarga segura.
2.5 Modo en línea:
Si el instrumento es único o menos de 5, se puede conectar al PC a través del puerto serie;
Cuando más de 5 equipos adoptan el modo de conexión de red, la PC solo necesita proporcionar un puerto de red para controlar menos de 60 equipos de instrumentos.
2.6 Sistema de control:
El sistema de software adopta el modo C/S clásico y maduro, y el
Los modos de comunicación incluyen puerto serie y red. El puerto serie puede realizar...
Comunicación precisa de varios instrumentos a corta distancia y la red
Puede realizar la comunicación precisa de múltiples instrumentos a larga distancia.

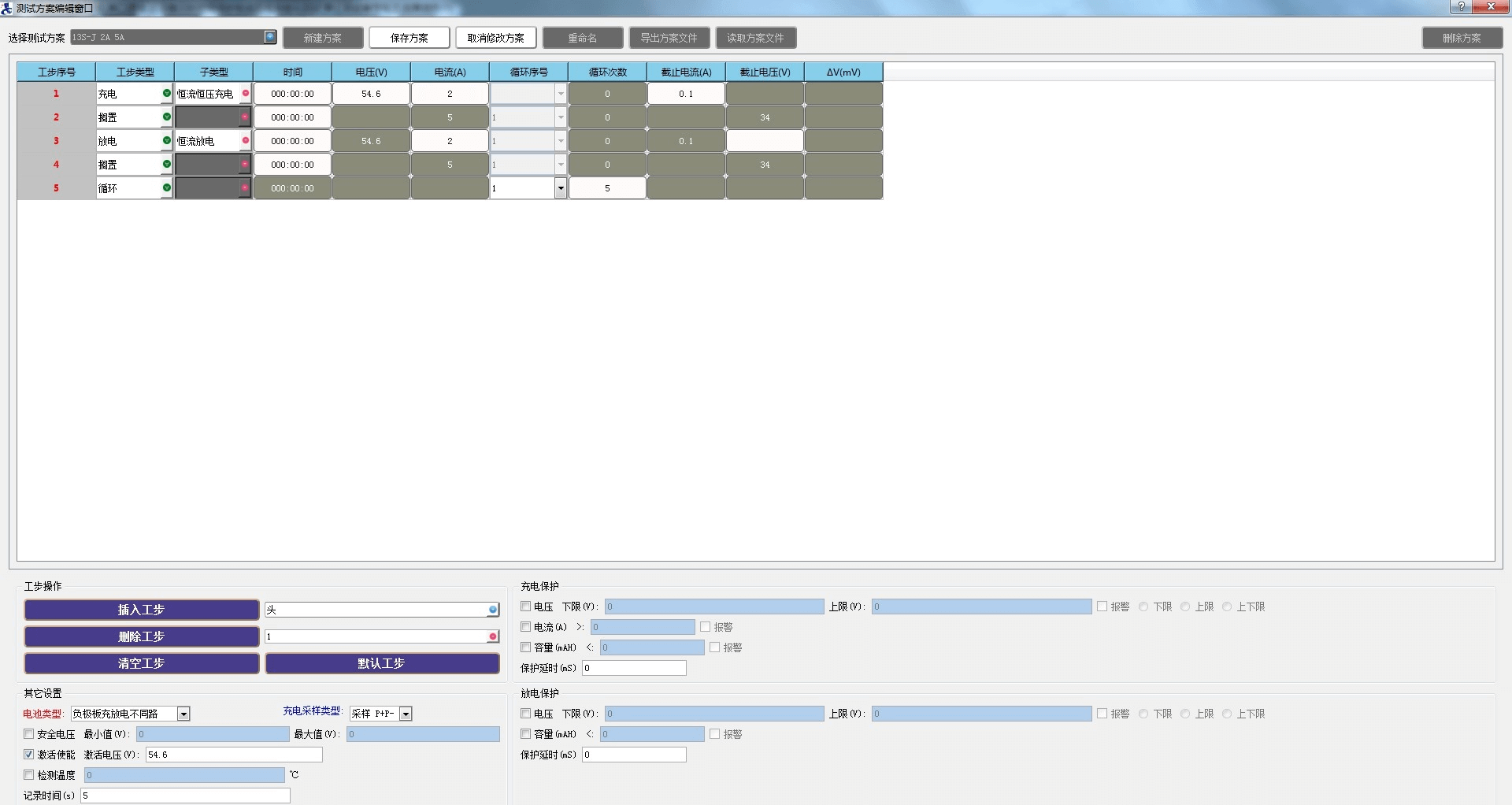

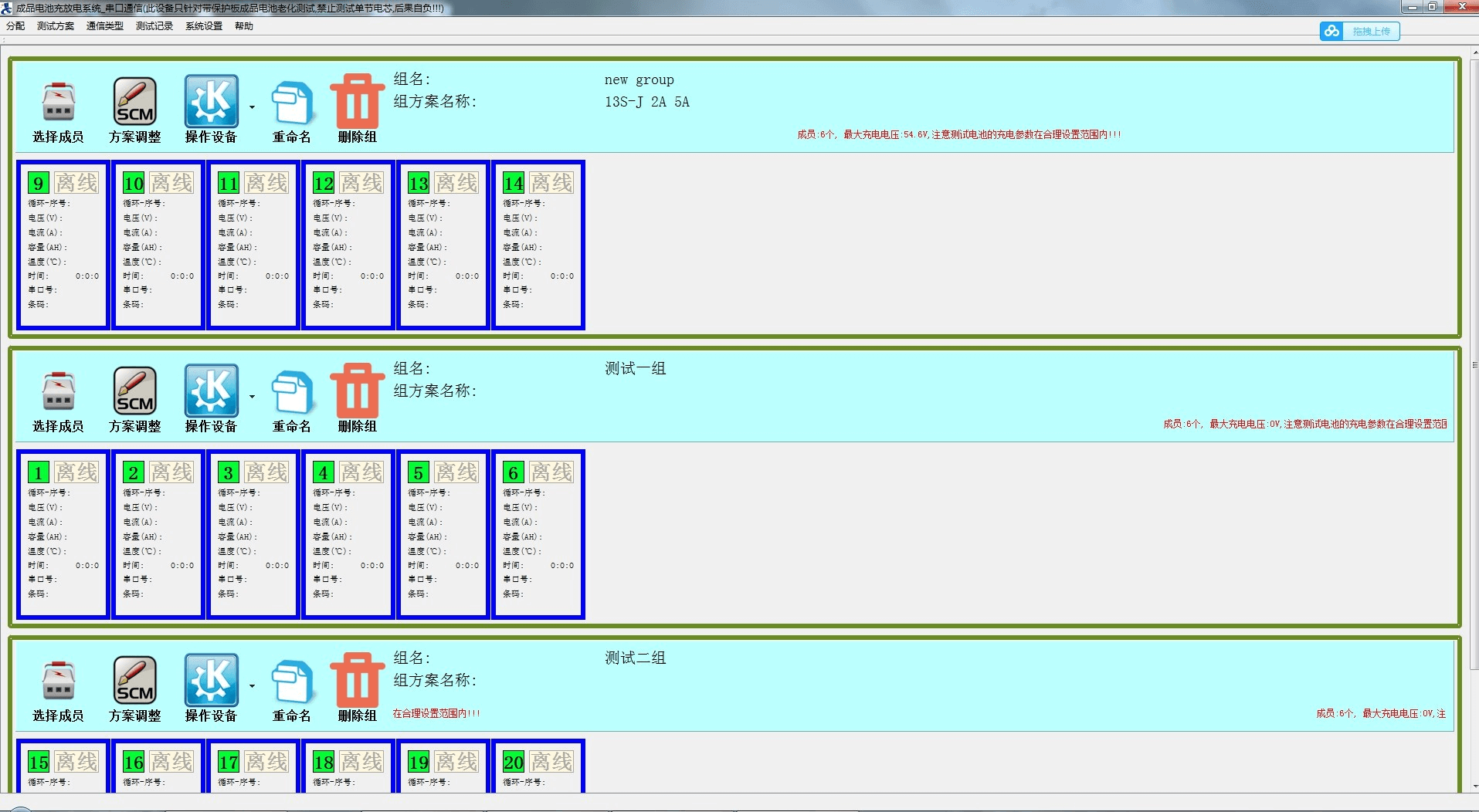

2.7 Software informático superior:
Basado en la interfaz de operación de Windows, la base de datos SQL se utiliza para almacenar la prueba.
datos, lo que resulta muy cómodo para que el personal consulte y exporte los datos en línea.
La curva de envejecimiento de carga y descarga se puede ver de acuerdo con el código de barras de la batería y el tiempo.
y el número de equipo, y la curva se pueden exportar al mismo tiempo.
3. Parámetros técnicos
Potencia de entrada
CA 220 V ± 10 % / 50 Hz
Voltaje
Rango de medición
7,5 ~ 85 V
Exactitud
± (0,2 % de la lectura + 0,2 % del rango)
Actual
Rango de carga
50 ~ 10000 mA
Precisión de carga
± (0,2 % de la lectura + 0,2 % del rango)
Rango de descarga
50~20000 mA
Exactitud
± (0,2 % de la lectura + 0,2 % del rango)
Cargar
Corriente de corte de voltaje constante
Mínimo 50 mA
Capacidad
Exactitud
± 1 ‰
Fuerza
Potencia de descarga
≦ 1400W
Tiempo
Hora de inspección de patrulla
Recepción en tiempo real < 2S
Rango de tiempo
0 ~ 999 horas / paso de trabajo
Intervalo de registro de datos
≥ 5S
Versión de máquina mediana
Serie 1.1
Cargar
Modo de carga
Carga de corriente constante y voltaje constante
Condición de corte
Voltaje, corriente, tiempo relativo, protección contra sobrecarga
Descargar
Modo de descarga
Descarga de corriente constante
Condición de corte
Protección contra voltaje, tiempo relativo y sobredescarga
Ciclo
Rango de medición del ciclo
1 ~ 999 veces
Número de pasos de un solo ciclo
100
Muestreo para detección de voltaje y corriente
Muestreo de cuatro cables
Base de datos
Uso de la base de datos SQL para gestionar datos de prueba
Modo de comunicación del ordenador host
Basado en protocolo TCP/IP y puerto serie
Modo de salida de datos
Excel, TXT, Gráfico
Interfaz de comunicación
Puerto de red
Número de canales por gabinete
7 canales, 7 filas y 1 columna

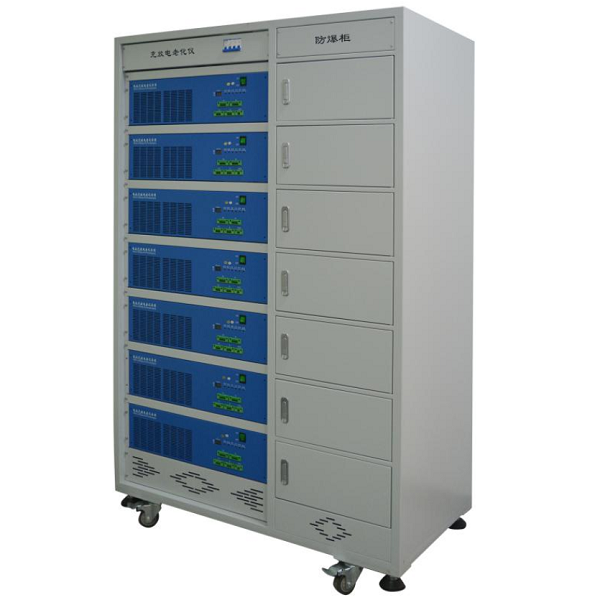

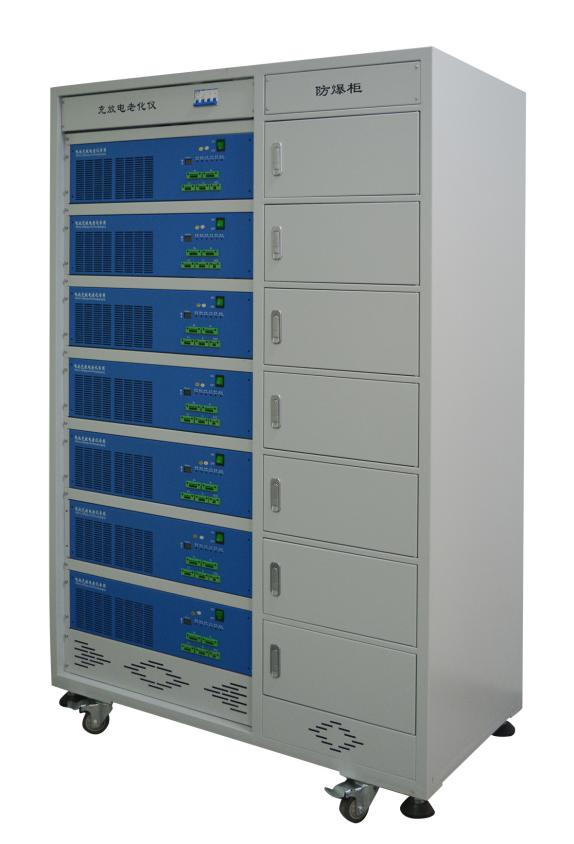

4. Estructura del producto
Tamaño del chasis
Ancho x Profundidad x Alto : 600 x 450 x 170 mm
Tamaño del gabinete
Ancho x Profundidad x Alto : 1230 x 600 x 1820 ( mm )
