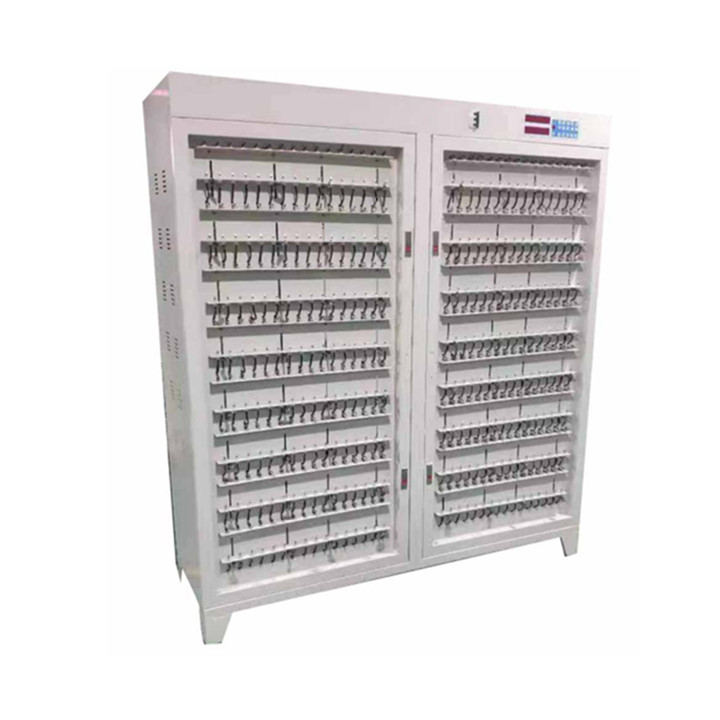

Probador de carga y descarga de batería cilíndrica de 512 canalesPruebas r 18650, 26650, 32650

Rendimiento principal del equipo

1. Cada dispositivo puede realizar pruebas de carga de corriente constante y voltaje constante y de descarga de corriente constante en 512 baterías que cumplan con el rango de voltaje.

2. Adopte la fuente de alimentación de voltaje constante de corriente constante de la patente de invención, conmutación de corriente constante a voltaje constante sin impacto, especialmente adecuada para los requisitos de carga de la batería de iones de litio.

3. La computadora de un solo chip AVR se utiliza como centro de control del equipo, y se utiliza el circuito de muestreo periférico. El equipo puede ser controlado por la computadora superior. Al conectar la computadora, se puede guardar la curva de carga y descarga completa de todos los canales, o bien, se puede separar de la computadora superior. Mediante el panel de control, se pueden realizar la carga de corriente y voltaje constantes, la prueba de descarga de corriente constante, la clasificación por tiempo y otras tareas.



4. Cada batería tiene una fuente de voltaje y corriente constante independiente, y el circuito casero no se afecta entre sí.



5. Detecta el voltaje de cada batería en tiempo real. Al cargar, primero cargue a corriente constante. Cuando el voltaje de la batería alcance el valor establecido, pasará gradualmente a carga a voltaje constante. Al cumplirse el tiempo establecido o las condiciones de finalización de la corriente, la carga finalizará. Durante la descarga a corriente constante, cuando el voltaje de la batería sea inferior al valor establecido, la descarga finalizará y se encenderá el indicador luminoso correspondiente.



6. Tiene la función de protección contra apagado y puede continuar funcionando después de recibir el flujo de trabajo original.



7.  El tubo de potencia es 50N06, que es adecuado para baterías que requieren un bajo voltaje de descarga, como la batería de fosfato de hierro y litio.



8. La computadora superior puede configurar 32 parámetros de pasos de trabajo y 256 ciclos, y cada computadora superior se puede conectar  con 1 a 10 conjuntos de sistema de un solo chip (se recomiendan menos de 10 conjuntos).



9.  Funciones de software de soporte

A)  La interfaz de operación gráfica se utiliza para mostrar los datos de voltaje, corriente, tiempo y capacidad de cada batería, y mostrar el estado de funcionamiento correspondiente y las condiciones anormales en varios colores;

B)  Indicación de la capacidad de la batería de cualquier sección (hasta 100 secciones);

C)  Los puntos de datos se pueden registrar de acuerdo con las condiciones de cambio de voltaje, corriente y tiempo para formar datos de curva de carga y descarga completos, y el intervalo de tiempo de los puntos de datos de la curva es ≤ 4 segundos;

D)  Realizar la función de clasificación de baterías en diversas condiciones (capacidad, tiempo, voltaje de circuito abierto, plataforma de descarga, etc.);

E)  Calcular automáticamente la relación de carga de corriente constante, la pérdida de capacidad, la eficiencia de descarga, el voltaje promedio, el voltaje medio y otros datos;

F)  Establecer la autoridad del operador y operar en diferentes niveles;

G)  Mostrar la curva de carga-descarga y el gráfico de ciclos;

Presupuesto:

Número  de canales del dispositivo	Toda la máquina tiene 512 canales en total.
Modo de control  del flujo de trabajo	Control de todo el gabinete
Modo de carga	Corriente constante y voltaje constante
Condiciones de  corte de carga	Voltaje, corriente, tiempo, capacidad.
Modo de descarga	Corriente constante
Condiciones de corte de  descarga	Voltaje, tiempo y capacidad
Ciclo de inspección  de muestreo	≤10 s
Rango de  medición de voltaje	0 ~ 5 V, Resolución 1mV
Rango de voltaje  de la batería	Carga: 0 ~ 4,5 V, Descarga : 4,5 ~ 2 V
Rango de voltaje  constante	3~4,5 V
Precisión de voltaje	± ( 0,05 % RD + 0,1 % FS )
Rango actual	Carga 0,025-6 A , Descarga 0,025-6A, Resolución 1 mA
Precisión actual	± ( 0,1 % RD + 0,1 % FS )
Periodo de tiempo	Cualquier configuración entre 0 y 30 000 minutos, la unidad de tiempo es min.
Precisión horaria	≤±0,1%
Tipo  de accesorio	Accesorio cilíndrico de cuatro cables
Espaciado de accesorios  S	35 milímetros
Soporte  de altura de la batería	0~90 mm
Fuente de  alimentación  en funcionamiento	Sistema trifásico de cuatro cables, CA 380 V ± 5 %, 50 Hz, consumo de energía ≤ 28 KW para 512 canales
Modo de comunicación	RS485, velocidad en baudios 57600
Dimensión general	1440 mm ( ancho ) x 500 mm ( profundidad ) x 1840 mm ( alto ) para 512 canales
Ambiente de  trabajo	Temperatura: 0-40 ℃, temperatura relativa ≤ 85%
Corriente de operación  a plena  carga	La línea de fase máxima es de 30 A y la línea cero máxima es de 3 A.
Corriente de  arranque del equipo	El momento de cierre del interruptor de aire es de aproximadamente 60 A.
Peso de la máquina	Aproximadamente 250 kg para 512 canales
