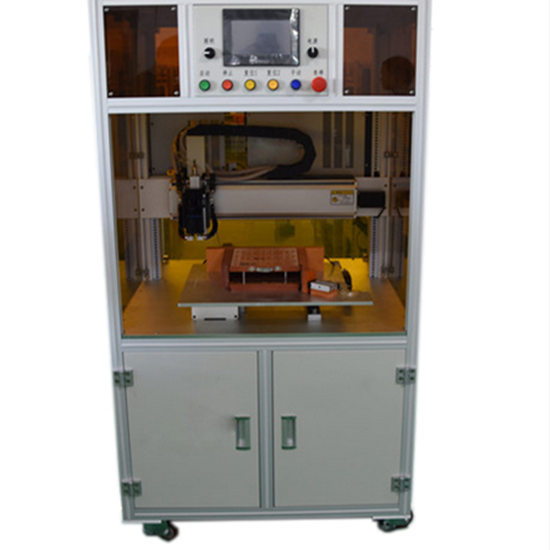

Máquina de soldadura por puntos automática con control numérico y cabezal de soldadura rotatorio de un solo lado de 5000 A o 8000 A para baterías de luz solar.

Envíanos un correo electrónico:David@batterymaking.com

marca:
TMAX
Número de artículo:
TMAX-ZW-D200R
Forma de pago:
L/C,T/T,Western Union, Paypal
Certificado:
CE , IOS , ROHS SGS , UL
Plazo de entrega:
5 días

Запрос Сейчас

Detalle del producto

Máquina de soldadura por puntos automática con control numérico y cabezal de soldadura rotatorio de un solo lado de 5000 A o 8000 A para baterías de luz solar.

CARACTERÍSTICA

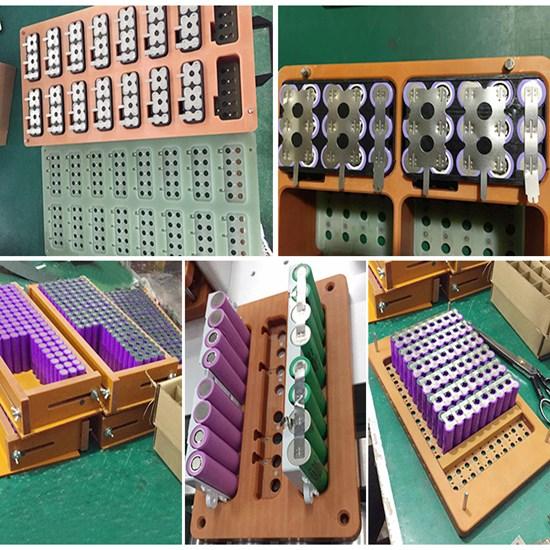

Este equipo se utiliza principalmente para soldar baterías y tiras de acero niquelado o tiras de níquel en conjuntos de baterías cilíndricas/de polímero , y garantiza una tensión de soldadura superior a 30 N entre las baterías y las tiras de acero niquelado o tiras de níquel. El rango de soldadura por puntos del equipo cumple con los requisitos de soldadura de baterías 18650 con paquetes de baterías de la serie 20 y paquetes de baterías de la serie inferior a 20. El número de baterías de soldadura se determina por la carrera, que puede ajustarse manualmente.

Ventajas:

1. Admite inicio de punto de interrupción, inicio automático y conversión de modo de inicio manual.

2. Función de alarma de falsa soldadura y desoldadura.

3. La programación es sencilla y admite cualquier programación de puntos y de matrices. Puede almacenar 99 grupos de archivos de programación.

4. Advertencia de pronóstico de reemplazo de pines de soldadura.

5. Con el sistema de monitoreo de corriente de soldadura, puede monitorear la corriente de soldadura en tiempo real.

ESPECIFICACIÓN

Fuente de alimentación y voltaje para equipos	CA 22 0 ± 10 % , 50 Hz ± 2 Hz , 500 W
Fuente de alimentación y voltaje para soldadura	CA 380 V ± 10 % , 50 Hz ± 2 Hz , 2000 W
Material de soldadura	Lámina de níquel puro : 0,03-0,2 mm Tira de acero niquelado : 0,03-0,3 mm
Modo de transmisión	Tornillo TBI + guía lineal de precisión de plata de Taiwán
Modo de secado	Servomotor paso a paso

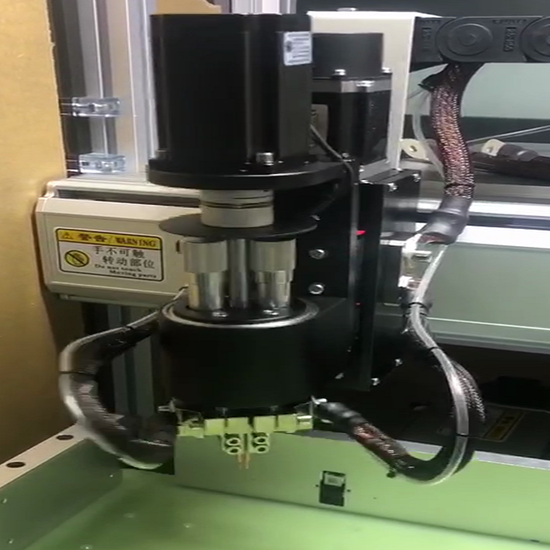

Función de rotación del cabezal de soldadura	El cabezal de soldadura admite rotación positiva y negativa, y es adecuado para soldadura por puntos de baterías con formas especiales y función de aguja antiadherente.
Velocidad máxima de soldadura por puntos	0,35 S/ punto ; 2800 piezas /hora
Velocidad máxima de transmisión del motor	1000 mm/s
Número máximo de celdas de carga	X-26; Y-26 (ajustable)
Precisión de posicionamiento repetida	±0,02 mm
Número de grupos de archivos almacenables	99
Sistema operativo	Sistema integrado + interfaz hombre-máquina
Peso máximo de carga	30 kg
Rango máximo de tamaño de trazo	X : 500 mm , Y : 400 mm , Z : 35 mm , R : 180º La distancia entre la plataforma de herramientas y la aguja de soldadura se puede ajustar en 300 mm .
Presión de soldadura	La presión de las dos agujas de soldadura se puede ajustar independientemente. La presión es estable, fiable y fácil de ajustar. La tensión de soldadura entre la carcasa de la batería y la pieza de conexión es superior a 30 N.
Posición de soldadura	Posición cilíndrica y del plano superior de la batería
Proceso de soldadura	Pequeñas salpicaduras de chispas, sin rebabas, sin cambio de color, hermosa soldadura, rendimiento estable, sin dañar la apariencia de la batería;
Dimensión	900 largo × 900 ancho × 16,50 alto mm
Peso	200 kg
Cable de alimentación	220 V 10 A
Tubo neumático conectado	Diámetro de 8 mm, interfaz fácil de conectar, presión de aire 0,4 MPa
