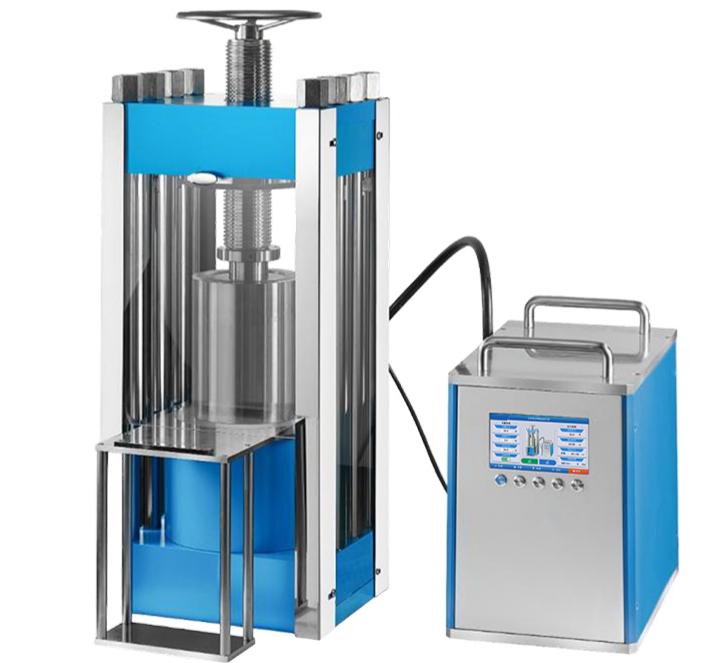

Prensa isostática eléctrica de tipo partido de 300 toneladas
Diagrama antiguo de la cavidad m
Diagrama de operación antigua de la cavidad m
Interfaz de operación ( modo estándar )
Interfaz estándar: En esta interfaz se pueden configurar diversos parámetros como la presión, el desmoldeo , el tiempo, el tamaño de la muestra, etc.
Botón de presurización: Púlselo según los parámetros configurados en la interfaz.
Botón de parada: Pulse el botón de parada durante el proceso de presurización para detenerlo.
Botón de desmoldeo : Pulse el botón de desmoldeo para liberar la muestra según la presión de desmoldeo.
Interruptor de temporización: La función de temporización se puede activar y desactivar.
Interfaz de operación ( modo avanzado )
Botón de inicio : Puede presurizarse según un programa de presurización por etapas.
Botón de parada: Durante el proceso de presurización, puede detener dicho proceso.
Botón de configuración: Haga clic en el botón de configuración para acceder al menú de configuración.
Interfaz de operación (modo avanzado)
Lista/Curva: El estado de visualización actual se puede cambiar entre lista y curva .
Interfaz de configuración
Pulsa Configuración en la pantalla de operación para acceder a la pantalla de Configuración. La pantalla de Configuración tiene cuatro ICONOS.
Configuración del programa: Se pueden configurar procedimientos de presión en varias etapas y tiempos de mantenimiento de la presión.
Configuración de la muestra: Se puede configurar la forma y el tamaño de la muestra para facilitar al usuario el cálculo de la presión de la misma.
Gestión de datos: Se pueden recuperar y modificar los registros de datos guardados previamente.
Configuración del sistema: Los administradores pueden configurar varios parámetros, ingrese la contraseña "666".
Interfaz de configuración
Configuración de programas multisegmento: Se pueden configurar hasta 5 segmentos de programas presurizados.
Botón de activación: Activa los parámetros configurados en la interfaz de operación automática de la presión.
Botón Guardar: Guarda los parámetros configurados en la base de datos para su posterior uso.
Botón Atrás: Regresa a la pantalla de Configuración.
Procedimiento operativo
Parámetro técnico
Modelo de instrumento | PCD-300J |
Rango de presión | 0-300 toneladas |
Patrón gráfico curvo | Puede mostrar el gráfico de la curva de operación para cada momento y admite la descarga de archivos de Excel a través de una unidad USB. |
Control de procesos | El control del programa alcanza hasta 18 pasos. |
Regulación de velocidad | La velocidad de impulso se puede ajustar. |
Mando a distancia | Es necesario seleccionar un ordenador. Se puede utilizar para análisis de datos, comparación, modificación, exportación y otras funciones. |
Conversión de presión | Calcula automáticamente la presión ejercida sobre la muestra en función de su forma y dimensiones. |
Precisión de la visualización de la presión | 0,01 toneladas |
Pantalla de cristal líquido (LCD) | Pantalla táctil de 7 pulgadas (IPS de alta definición) |
Botones metálicos | Contactos plateados con una vida útil de >100.000 ciclos. |
Protección de equipos | Placa de acero con puerta protectora de plexiglás |
Seguridad de presión | El dispositivo está equipado con protección automática contra sobrecarga de presión. |
Interruptor de límite | El cilindro hidráulico alivia automáticamente la presión cuando alcanza la altura límite. |
Dimensiones de la cavidad/Presión isostática ① | φ110×150 mm(M*N)/0-300 Mpa |
Dimensiones de la cavidad/Presión isostática ② | φ80×150 mm(M*N )/0-500 Mpa |
Dimensiones espaciales internas | 400×450 mm (M*N) |
Fuente de alimentación del equipo | 1500W (220V/110V personalizable) |
Dimensiones/Peso neto/Peso bruto de la prensa de tabletas | 480×600×1200 mm (largo x ancho x alto)/2480 kg/2532 kg |
Dimensiones del controlador / Peso neto / Peso bruto | 350×460×480 mm (largo*ancho*alto)/109 kg/126 kg |

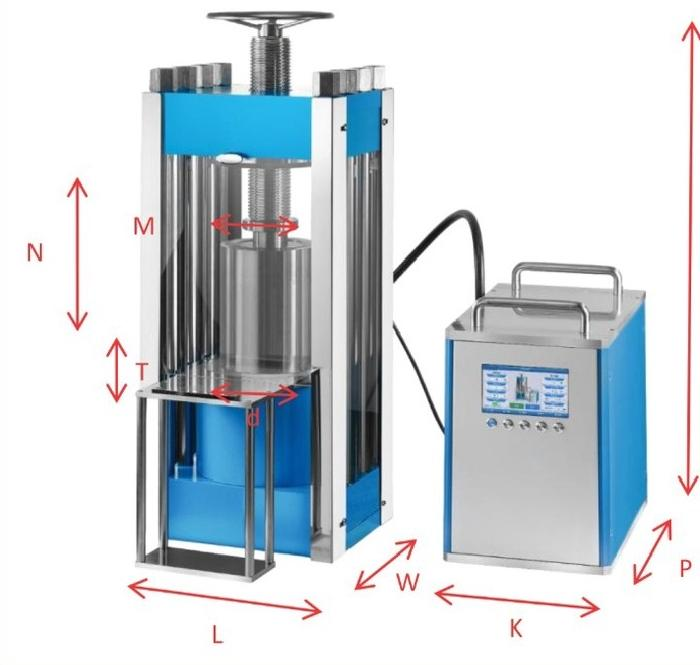

Diagrama del tamaño de la prensa hidráulica de polvo |
|
