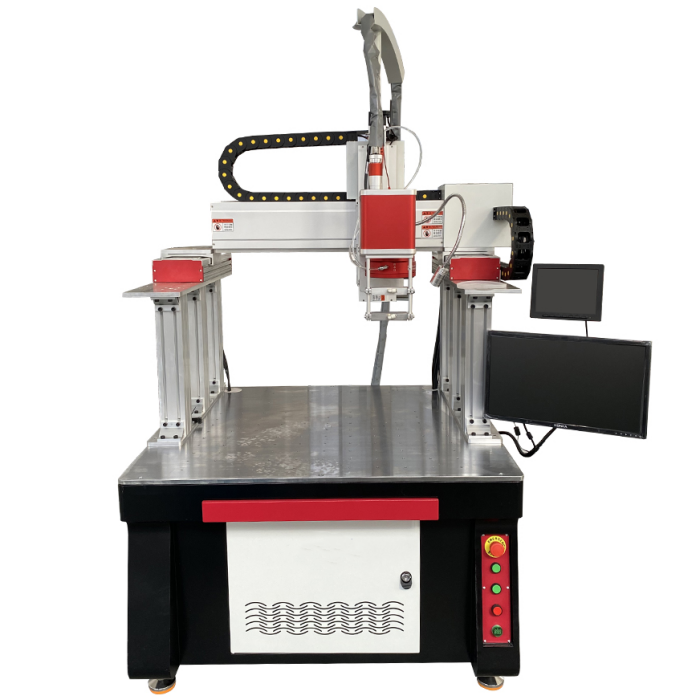

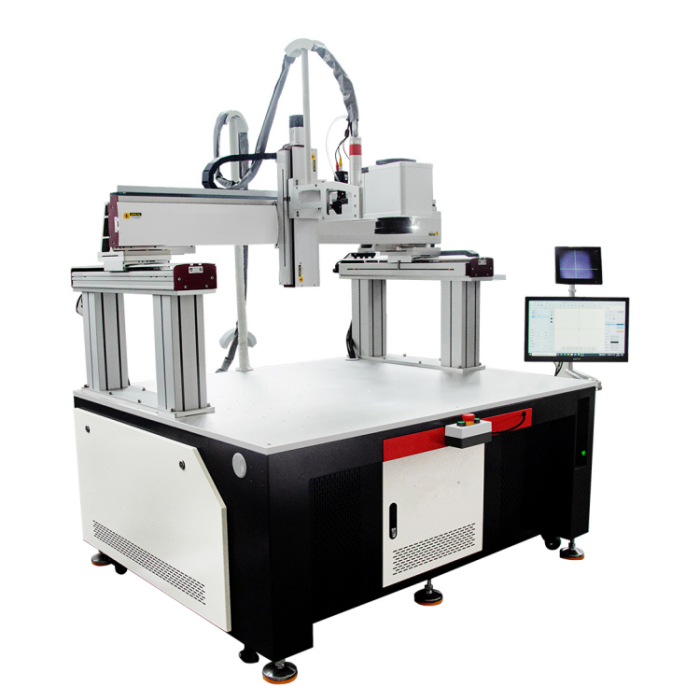

Soldadora láser de fibra galvanométrica de 3000 W para soldadura de celdas prismáticas

I、Introducción:

Adecuado para la soldadura láser de baterías de litio de nueva energía. Alta velocidad de soldadura, posición de soldadura precisa y alta repetibilidad de 0,05 mm.

Equipado con servomotor, galvanómetro de punto grande y herramientas de pórtico con rendimiento láser estable.

La velocidad de soldadura es rápida y la zona afectada por el calor es pequeña, lo que mejora eficazmente la precisión de la pieza. La costura de soldadura es lisa, libre de impurezas, uniforme y densa, y no requiere pulido manual.

Permite controlar con precisión el posicionamiento de los puntos de luz enfocados. Mejora la eficiencia de la soldadura, reduce las horas de trabajo y los costos de producción.

II、Características del equipo:

Equipado con servomotor, galvanómetro de punto grande, rendimiento láser estable, fijación tipo pórtico con alta velocidad de soldadura y pequeña zona afectada por el calor, mejora eficazmente la precisión de la pieza de trabajo. La costura de soldadura es lisa, libre de impurezas, uniforme y densa, y no requiere pulido manual. Controla con precisión el punto de luz de enfoque para un posicionamiento preciso, mejora la eficiencia de la soldadura, reduce las horas de trabajo y los costos de producción.

 3、Configuración de la máquina de soldadura de la serie de fibra óptica:

Modelo	TMAX- HY-C 30 00W	Marca
Sistema láser	Láser continuo –C 30 00W	Tmáx.
Mecanismo de transmisión	1  cable de fibra óptica de 10 metros	Tmáx.
Cabezal de soldadura	Cabezal de soldadura con galvanómetro de fibra óptica	Tmáx.
Modo de control	Computadora industrial, software especializado para soldadura con galvanómetro	Tmáx.
Modo de localización	Luz roja semiconductora, monitoreo y posicionamiento CCD	Tmáx.
Mecanismo deportivo	Riel guía del motor del eje X/Y/Z (izquierdo y derecho, delantero y trasero, superior e inferior) del pórtico ( 800mm x600mm x400mm )	Tmáx.
Escudo de gas	Protección sincrónica de argón o nitrógeno	Tmáx.
Sistema de refrigeración	Máquina de temperatura constante integrada con circulación interna de agua de refrigeración	Bingyue
Gabinete	Máquina principal: 1580*900*1600mm、 Tanque de agua : 530*450*700 mm	Tmáx.

IV . Parámetros técnicos:

Modelo	TMAX- HY - C 3000W
Máxima potencia del láser	300 0W
Longitud de onda central de salida	1070±10
Método de soldadura	Soldadura continua por puntos
Costura de soldadura láser	0,2-5 mm
Profundidad máxima de soldadura	5 mm （acero inoxidable ）
Longitud de la fibra	10 metros
Tamaño del host	1,58 * 0,9 * 1,6 m
Voltaje de trabajo	38 0 V/32 A
Temperatura de funcionamiento	0 - 4 5℃
Peso	360 kg

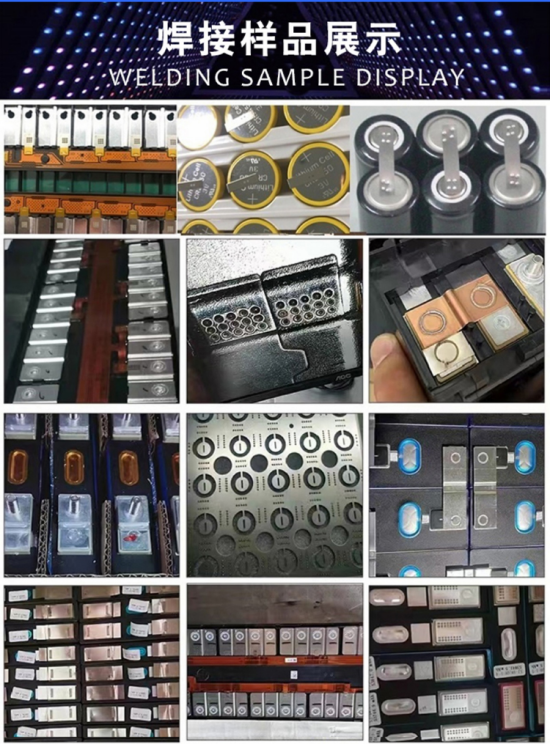

Pantalla de muestra:
