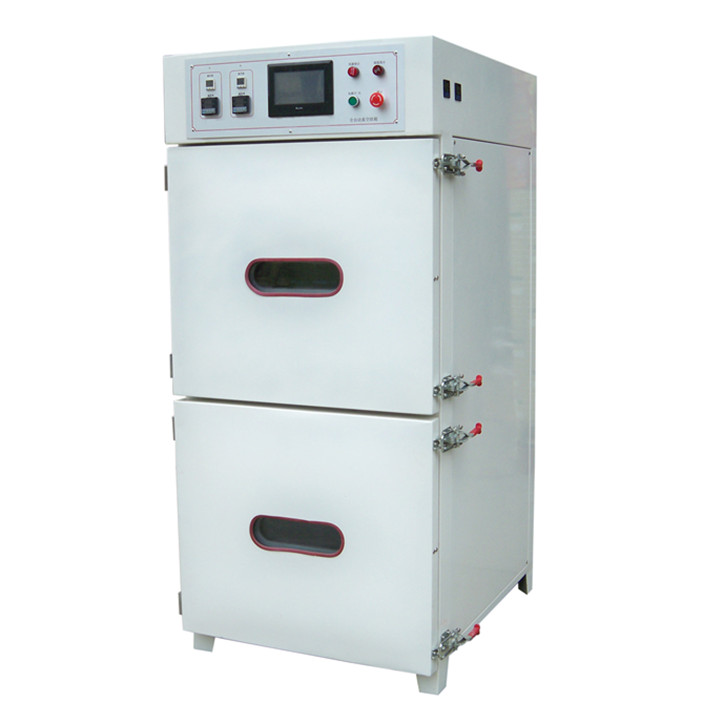

Horno de secado al vacío de dos cámaras de 200L a 600L con 200 °C

El horno de secado al vacío  es ideal para el horneado al vacío de  electrodos  y celdas de batería que se inyectarán en la producción de baterías de litio. Adopta la tecnología de temperatura uniforme líder en la industria, con una fluctuación de temperatura de ± 2 °C. La cavidad de vacío puede mantenerse a -0,098 MPa durante más de 12 horas. Su calidad y seguridad garantizan un secado óptimo.



A. Características eléctricas:

1. El controlador de temperatura PID de tres posiciones AISET se selecciona para el control de temperatura con alta resolución.

2. La sonda de medición de temperatura está fabricada especialmente por Taiwan Valin y se coloca en la parte posterior de la cámara de vacío para reflejar de manera rápida y precisa la temperatura de trabajo.

3. El dispositivo de triple protección contra sobretemperatura puede cortar la calefacción automáticamente cuando la temperatura excede el valor establecido para garantizar la seguridad de los materiales y el equipo.

4. Equipado con función de apagado temporizado, el tiempo comienza después de una temperatura constante, se detiene automáticamente cuando finaliza el tiempo de horneado y cada capa se puede cronometrar de forma independiente.

5. El ventilador de cada capa se puede abrir de forma independiente y se puede utilizar como ventilador de enfriamiento cuando se detiene la calefacción.

6. Utilizando un tubo de calentamiento eléctrico sin costura de acero inoxidable SUS de alta calidad, se calienta rápidamente, ahorra energía y es duradero.



B. Características estructurales:

1. La cámara de vacío se calienta con aire caliente a su alrededor y el diseño del conducto de aire circulante es innovador para garantizar una temperatura uniforme de alta precisión en la cámara.

2. La cámara interior está hecha de  acero inoxidable SUS de alta calidad de 3,0 mm de grosor, que es resistente a la corrosión de la suspensión de la batería y del electrolito.

3. El material de aislamiento térmico multicapa forma una capa de aislamiento cerrada, que puede bloquear la pérdida de calor y resolver eficazmente los problemas de temperatura del almacén adyacente y el calentamiento de la pared externa.

4. La puerta es de vidrio templado de doble capa con protección contra sobretensiones. Cuando la presión de aire en la cámara es demasiado alta, se desinfla automáticamente para restablecer la presión dentro del rango permitido.

5. La cámara de vacío está equipada con un anillo de sellado de silicona entre la cámara y la puerta, y la cámara puede mantenerse a - 0,098 MPa durante más de 12 horas.

Presupuesto

Artículo	Especificación
Pantalla táctil	Pantalla táctil a color Xinjie de 7,0 pulgadas
SOCIEDAD ANÓNIMA	Controlador programable
Termostato	Controlador de temperatura PID de la marca Shanghai Yatai
medidor de vacío	Medidor de vacío digital Panasonic

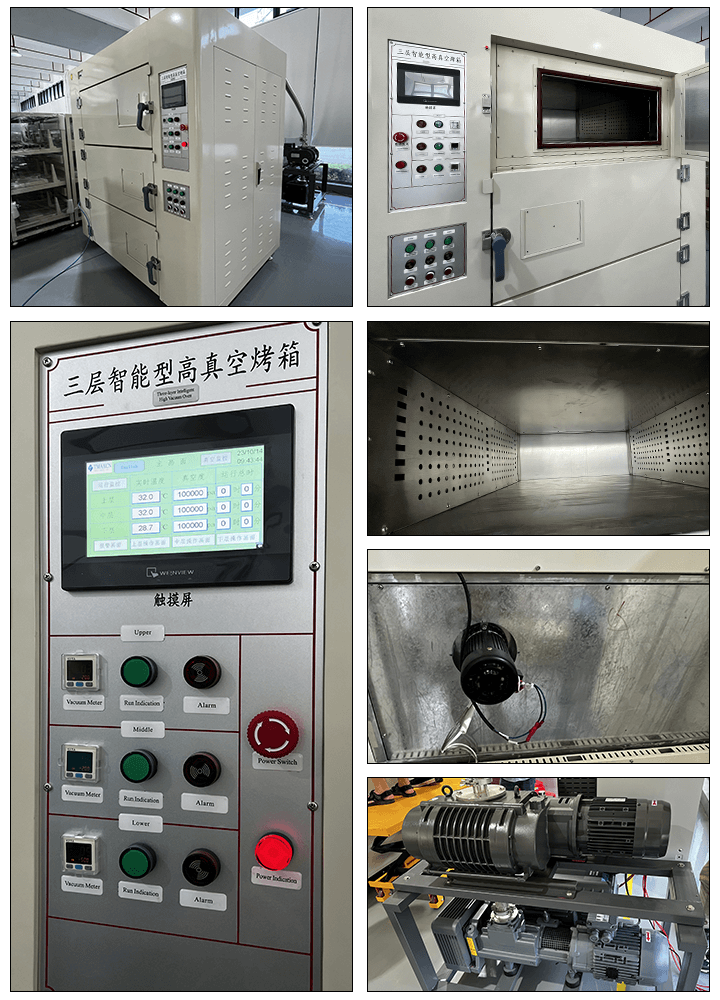

Interfaz de operación	Pantalla táctil a color + controlador de temperatura PID + medidor de vacío digital; se puede lograr cambio de aire automático, temperatura constante y enfriamiento.
Tamaño de la cámara de trabajo	H600 mm× W6 00 mm× H7 50 mm×2  capas Tamaño opcional: H6 5 0 mm × W6 5 0 mm × H7 50 mm × 2  capas
Tamaño completo de la máquina	Alto 1800 mm × Ancho 1200 mm × Alto 1100 mm  Tamaño opcional : Alto 1,900 mm × Ancho 1,250 mm × Alto 1,100 mm
Fuerza	Capa única: 6KW （potencia máxima ）×2
Fuente de alimentación	trifásico , 380 V  /480 V
Fuente de gas de apoyo	Vacío : -0,095 ～-0,1 Mpa Aire comprimido : 0,4 ～0,5 Mpa Gas seco : 0,1 ～0,2 Mpa
Temperatura de trabajo	Temperatura ambiente ～150℃
Precisión de temperatura	±1℃
Tasa de alimentación alta	Se necesitan aproximadamente 35 minutos para que la temperatura ambiente (25 ℃) suba a 80 ℃.
Modo de calefacción	Calefacción eléctrica, cada capa del horno aumenta la circulación de calor interna independiente, cada capa es independiente
Dispositivo de protección contra sobretemperatura	Cada capa está equipada con doble maquinaria de protección contra sobretemperatura y medición de temperatura independiente.
Modo de alarma	Lámpara de alarma + zumbador encendido
Grado de vacío de la sala de trabajo	0 ～-0,098 Mpa . Después de mantener la presión durante 12 horas, el grado de vacío se mantendrá al menos en el 96 %.
Tasa de cambio de presión	El tiempo de ruptura del vacío en la sala de trabajo es inferior a 1 minuto.
Material de la cámara de trabajo	Acero inoxidable SUS 304
Material de la máquina	Placa de acero SECC con revestimiento de plástico en la superficie
