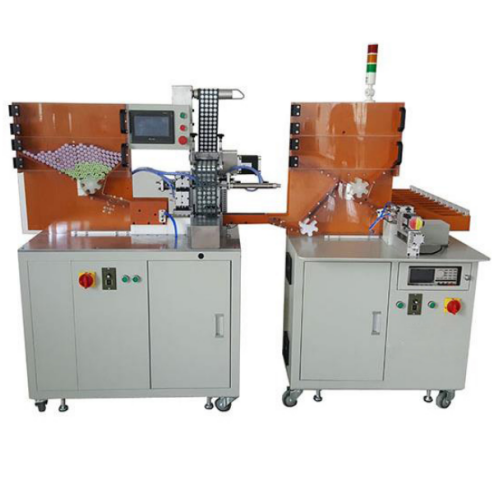

Máquina dos en uno para clasificar baterías cilíndricas y pegar papel aislante (18650, 26650, 32650 y 21700)

Introducción

La máquina clasificadora y  pegadora de papel aislante para baterías  es un equipo de prueba y clasificación ideal para pegar baterías cilíndricas y, a continuación, verificar su resistencia interna, voltaje y otros parámetros. Está equipada con un sistema automático de prueba de alta precisión para la resistencia interna y el voltaje. Según la resistencia interna configurada en el software, el equipo envía la batería con precisión a la posición designada según el valor de voltaje. El sistema  puede equiparse con un clasificador de baterías de canal opcional que  puede realizar la clasificación (5/9/11/13/22). La eficiencia de diseño general de este equipo es de aproximadamente 4500 núcleos eléctricos por hora, su diseño estructural es simple y generoso, y su rendimiento es estable.

Proceso tecnológico :

Llenado de toda la caja de  batería → Rotación del motor → El cilindro empuja la batería hacia afuera → Batería de transporte por cinta → Lanzamiento de la batería → Batería que ingresa a la cinta transportadora → Cilindro de parada liberado → El tornillo de avance impulsa el equipo de la batería del cilindro → La batería está llena de cuatro tornillos de avance para cambiar la batería → Bajo presión del cilindro → Mueve la batería a la posición de papel de cebada de las tierras altas → Posicionamiento secundario del cilindro a la batería → Papel de cebada pegado en el motor paso a paso → Recuperación de desechos → Batería terminada al conducto de descarga → El cilindro empuja la batería sobre la cinta clasificadora → Lanzamiento de la batería → Batería de prueba → Después de que la batería está llena ,  el manipulador agarra la batería → Clasificación de la batería → Embalaje manual

Estructura mecánica

Diseño de estructura compacta, apariencia hermosa y ocupación de espacio pequeño ;

Embalaje y carga manual de equipos ;

El equipo adopta chapa metálica laminada en frío de alta calidad y gruesa, marco de perfil de aluminio ;

El equipo está equipado con ruedas móviles universales, lo que facilita su movimiento y manipulación .

Especificación

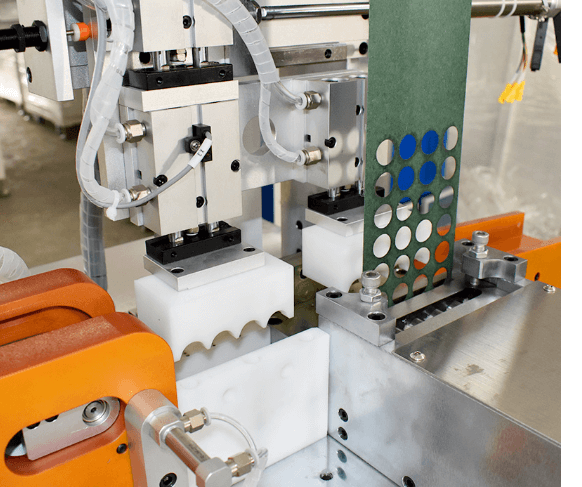

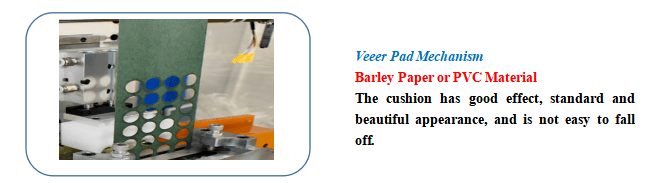

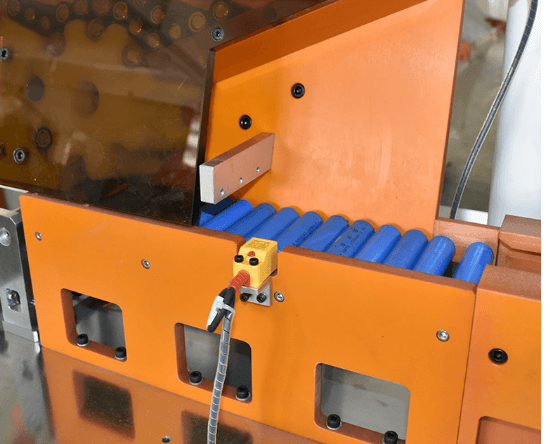

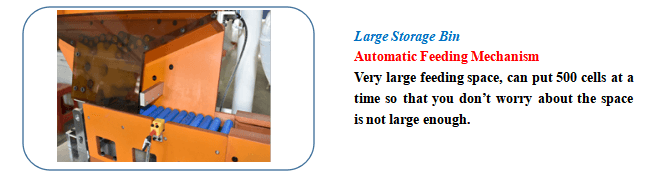

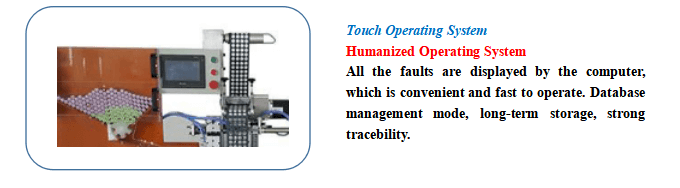

 Imágenes detalladas
