Máquina de recubrimiento plano con calentamiento a 120 °C y bomba de vacío

La máquina de recubrimiento de láminas MSK-AFA-HC100 ofrece un tamaño máximo de recubrimiento de 90 x 190 mm. La placa base se calienta hasta un máximo de 120 °C. Puede utilizarse en una cámara de transferencia dentro de una caja de guantes. Incluye una bomba de vacío externa. La precisión del espesor del recubrimiento es de ±3 μm. Entre los accesorios opcionales se incluyen un rascador de recubrimiento de 80 mm de ancho, una varilla de alambre, una máquina para la formación de películas de cuatro caras y una máquina para la formación de películas mediante raspado y composición por extrusión.

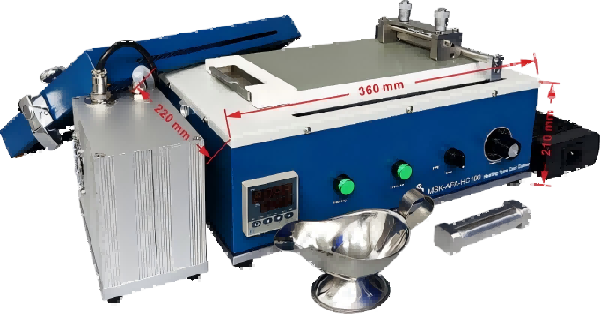

Imágenes de equipos(Las imágenes del producto son solo de referencia. Para obtener información precisa, consulte el producto real).

Características funcionales1. La demanda del recubrimiento y del sustrato es baja. Es fácil de usar y adecuado para el proceso 2. verificación.

2. El revestimiento de la placa base tiene buena precisión y resistencia al desgaste.

3. La placa base revestida tiene función de succión al vacío y está equipada con una bomba de vacío estándar.

4. La placa base revestida tiene función de calefacción y la temperatura se puede controlar.

5. Se pueden seleccionar varias máquinas de recubrimiento.

6. Se puede utilizar en la guantera.

7. Cumple con los estándares de certificación UL.



Descripción general del proceso

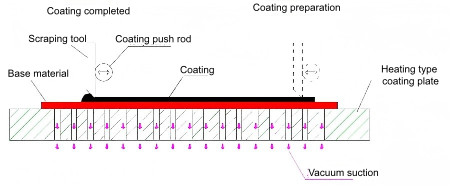

Diagrama esquemático del recubrimiento Diagrama de la forma del recubrimiento

Descripción del proceso: Una vez que el recubrimiento entra en contacto con el filo de la cuchilla, fluye intermitentemente a través del espacio entre el filo y el sustrato, formando así el recubrimiento deseado. El espesor del recubrimiento se controla mediante dicho espacio. La precisión de la aplicación del recubrimiento se ve afectada por diversos factores, como la precisión del espacio entre la cuchilla y el sustrato, la rectitud del filo, la planitud de la placa de recubrimiento y las propiedades del recubrimiento.





Especificaciones técnicas

Fuente de alimentación	Corriente alterna monofásica 110-220 V ± 10 %, frecuencia 50 Hz/60 Hz, potencia 280 W
Tipo de recubrimiento	Recubrimiento rascador de una sola pieza
Entorno aplicable	Entorno convencional, caja de guantes (nitrógeno, argón)
Gama de recubrimientos	Dimensiones máximas: 190 mm de largo x 90 mm de ancho (el rango permitido para el recubrimiento; el tamaño real del recubrimiento depende de los parámetros de la herramienta de recubrimiento ).
Velocidad de recubrimiento	10 - 48 mm/s, ajustable manualmente
Temperatura de calentamiento	Temperatura ambiente a 120℃
Herramienta de recubrimiento	Modelo: Raspador KTQ-80F (opcional) Precisión del filo de corte: Rectitud ≤ 4 μm Altura del filo de corte: 0 - 3 mm, ajustable manualmente. Precisión de ajuste: 5 μm
Dimensiones del recubrimiento	Dimensiones máximas: 190 mm de largo x 80 mm de ancho (en relación con la cantidad real de recubrimiento).
Espesor del recubrimiento	Precisión: ±3 μm Referencia: Velocidad de recubrimiento del ánodo de grafito, viscosidad 2000 mPa·s, contenido de sólidos 45 %.

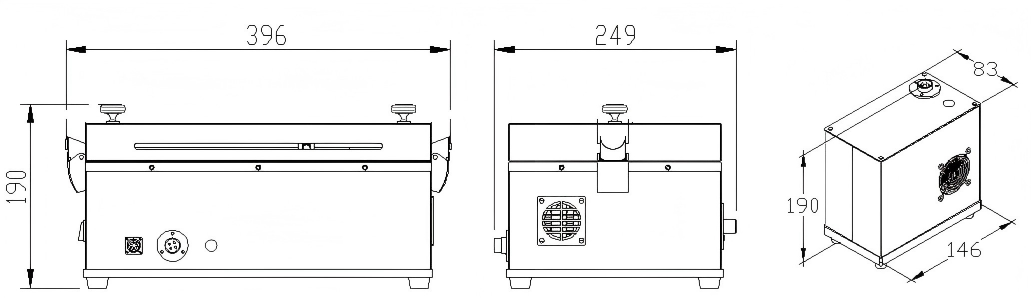

Tamaño del equipo	Máquina de recubrimiento : Aproximadamente 400 mm de largo x 250 mm de ancho x 190 mm de alto (incluida la tapa de sellado). Bomba de vacío externa: Dimensiones aproximadas: 150 mm de largo x 85 mm de ancho x 190 mm de alto (sin incluir el conector para toma de aviación ni el conector para tubo de aire). Herramienta de recubrimiento : Aproximadamente 110 mm de largo x 35 mm de ancho x 55 mm de alto.
Peso	Máquina de recubrimiento : Aproximadamente 19,5 kg (incluida la cubierta sellada) Bomba de vacío externa: Aproximadamente 1 kg (sin incluir la toma de aviación ni el conector del tubo de aire). Herramienta de recubrimiento : Aproximadamente 0,35 kg

Instalaciones de apoyo1. Servicios públicos: A continuación se detallan los servicios públicos necesarios para el equipo. Asegúrese de que se hayan realizado todos los preparativos necesarios.

Artículo	Requisitos	Unidad proveedora	Notas
Fuente de alimentación	Corriente alterna monofásica 110-220 V ± 10 %, frecuencia 50 Hz/60 Hz, potencia 280 W	Cliente	/
Método de conexión	Enchufe de tres orificios de 10 A	Cliente	/
Toma de tierra	Cable de tierra con resistencia inferior a 4Ω	Cliente	/
Temperatura ambiente	25±5℃	Cliente	/
Humedad ambiental	Humedad relativa del 30 al 90% o inferior	Cliente	/
Limpieza	1.000.000 de niveles	Cliente	/
Vibración y choque	No hay fuentes de vibración evidentes en los alrededores.	Cliente	/
Requisitos a prueba de explosiones	No hay fuentes de explosión en los alrededores.	Cliente	/
Emisión de gases	/	Cliente	/
Herramientas de ajuste de máquinas	Por favor, prepare con antelación el equipo y las herramientas de prueba necesarios para el ajuste de la máquina.	Cliente	Formulario de evaluación de productos de referencia

Carga base: Por favor, pida al cliente que evalúe cuidadosamente si cumple con el estándar en función del peso del producto y los siguientes datos.

Requisitos de materiales

1. Requisitos para el sustrato

Proyecto	Parámetros	Nota
Material base	Papel de cobre, papel de aluminio
Longitud del material base	190 ～230 mm
Ancho del material base	90 ～130 mm
Espesor del material base	8 ～30 μm

Nota:

1. Los parámetros mencionados anteriormente son parámetros de uso común para baterías de iones de litio.

2. Para otros tipos de materiales y parámetros, prevalecerá el efecto real del recubrimiento.2. Requisitos para el lodo

Proyecto	Estiércol líquido	Nota
Sistema de materiales principal	Óxido de cobalto y litio, fosfato de hierro y litio, óxido de manganeso y litio, grafito ternario, electrodo negativo de silicio
Viscosidad	1500 ～8000 mPa·s
Contenido sólido	55%±20%

Nota:

1. Los demás parámetros de la suspensión se basarán en el efecto de recubrimiento real.

2. Otros tipos de lodo se basarán en el efecto de recubrimiento real.Alcance del suministroEste proyecto incluye una máquina de recubrimiento plano MSK-AFA-HC100, que comprende los siguientes componentes principales.

NO.	Nombre	Contenido	Cantidad	Nota
1	Cuerpo del equipo	Máquina de recubrimiento, bomba de vacío	1 unidad
2	Herramienta de recubrimiento	KTQ-80F	1 unidad	Accesorios opcionales
3	Suministros y herramientas	Consulte la lista de repuestos para obtener más detalles.	1 unidad
4	Documentos de entrega	Manual de usuario, lista de empaque	1 unidad



Especificaciones del dispositivo1. Cuerpo del equipo

NO.	Artículo	Especificaciones del dispositivo	Nota
1	Placa base	Acero al carbono, cromado en la superficie.
2	Almohadilla para el pie	4 piezas
3	Tablero de recubrimiento	Aleación de aluminio, superficie con orificios de succión al vacío.
4	Conducir	Motor sin escobillas, velocidad ajustable mediante perilla manual.
5	Guía	Varilla guía cromada + rodamiento lineal
6	Varilla de empuje de recubrimiento	Acero inoxidable, desmontable
7	Control de temperatura	Calentamiento de película PI + controlador de temperatura + termopar, control de lazo cerrado
8	Marco exterior	Recubrimiento en polvo de chapa laminada en frío
9	Placa de cubierta superior	Chapa laminada en frío con recubrimiento en polvo, pestillo y manija.
10	Bomba de vacío	Cubierta externa de extrusión de aluminio
11	Panel de control	Botones y perillas para control
12	Unidad de control electrónico	Diseño interno e integrado





2. Herramienta de recubrimiento

NO.	Artículo	Especificaciones del dispositivo	Nota
Herramienta de raspado KTQ-80F			Accesorios opcionales
1	Material	Acero inoxidable
2	Cuchillo raspador	Raspador plano
3	Método de ajuste	Cabezal diferencial, ajustado manualmente



3. Repuestos y herramientas

NO.	Artículo	Especificación	Cantidad	Nota
1	Llave hexagonal	M2.5 , M3 , M4 , M5	1 juego	Herramienta
2	calibre de espesores	/	1 pieza	Herramienta
3	Papel de lija	2000#	1 hoja de papel	Herramienta
4	Contenedor de purín	/	1 unidad	Herramienta

Nota: Las configuraciones adicionales son opcionales.4. Entrega de documentos

NO.	Artículo	Cantidad	Nota
1	Manual del equipo	1 juego
2	Lista de embalaje	1 juego
3	Certificado de garantía del producto	1 juego (certificado de conformidad, tarjeta de garantía)

Condiciones de recubrimiento
Material base	Papel de aluminio / Papel de aluminio
Tipo de recubrimiento	Recubrimiento continuo
Tipo de lodo	Ánodo de grafito a base de agua
Viscosidad de la suspensión	4000～6000 mPa.s
Contenido de sólidos de la suspensión	55%±20%
Espesor del recubrimiento	Unilateral de 90 μm

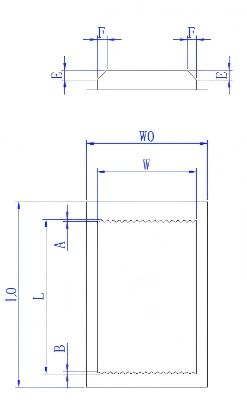

Tamaño del recubrimiento
Proyecto	Marca	Estándar
	L0	230 mm (tamaño del sustrato)
	W0	130 mm (tamaño del sustrato)
	L	≤190 (valor de referencia, relacionado con la cantidad de pasta)
	W	≤90 (valor de referencia, relacionado con la cantidad de pasta)
	A	(relacionado con la cantidad inicial del recubrimiento)
	B	(relacionado con la cantidad inicial del recubrimiento)
	E (espesor del borde)	(relacionado con la cantidad inicial del recubrimiento)
	F (Área del borde)	(relacionado con la cantidad inicial del recubrimiento)

Criterios de aceptación del recubrimiento
	Espesor de zona uniforme	≤±3 μm
	M (dimensión de distancia desde el borde)	(relacionado con la cantidad inicial del recubrimiento)
	N (distancia desde la dimensión de la cabeza y la cola)	(relacionado con la cantidad inicial del recubrimiento)

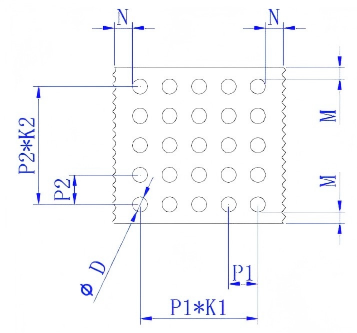

	Método de medición Tome 5 puntos horizontalmente y 5 puntos verticalmente en un área uniforme. Utilice un micrómetro para medir; la precisión del resultado de la medición es de ±3 μm. Instrumentos de medición: Micrómetro (micrómetro Sanfeng, con una precisión de 1 μm, proporcionado por el cliente).
	1. El estado de la suspensión debe permanecer estable. Debe dejarse reposar en un recipiente de vidrio sellado bajo el ambiente de recubrimiento durante 8 horas sin que se produzcan cambios como sedimentación, estratificación, aglomeración o apelmazamiento. 2. El comprador garantiza que la viscosidad, la finura y el entorno de la suspensión cumplen con los requisitos de recubrimiento.
