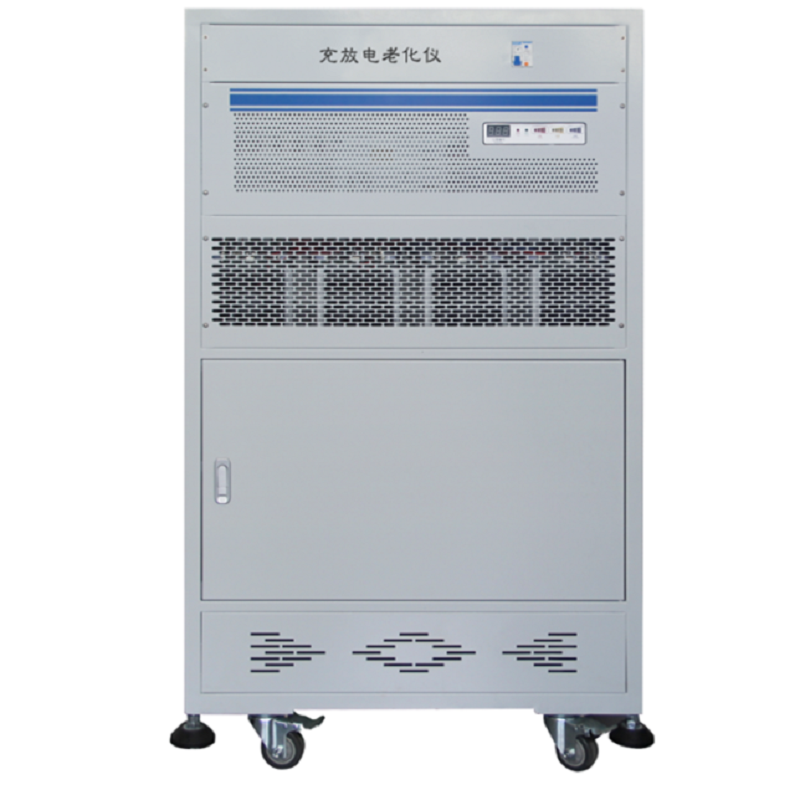

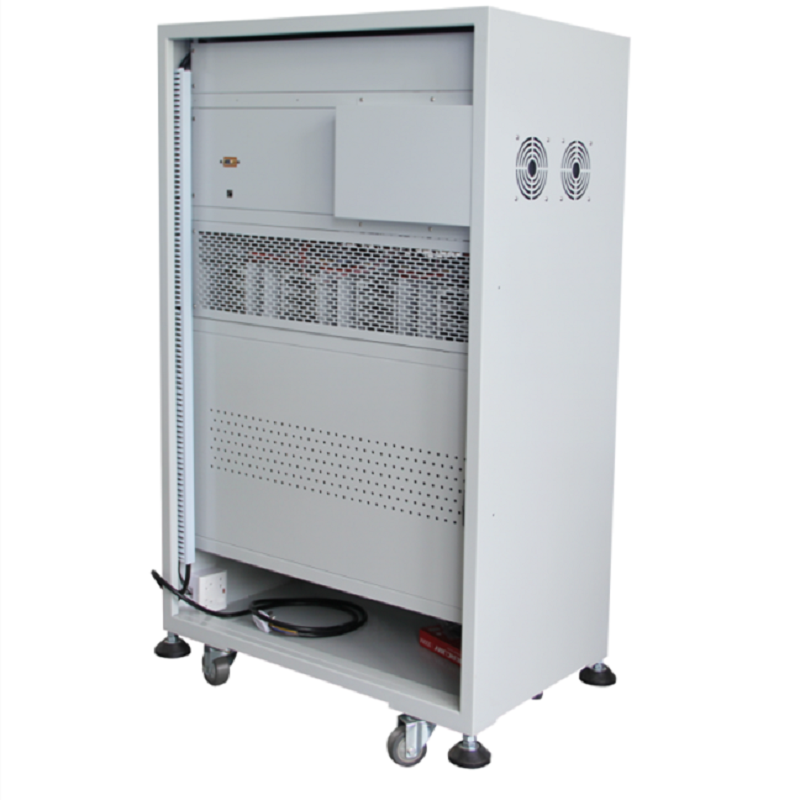

100 V 20 A 4Máquina de envejecimiento de carga y descarga de paquetes de baterías de 0 A

1.  Ámbito de aplicación

Se aplica al sistema de prueba de ciclo de carga y descarga integrado del ciclo de carga y descarga del paquete de batería de litio de cadena baja, prueba de función del paquete de batería y monitoreo de datos de carga y descarga, como herramientas eléctricas, almacenamiento de energía solar, pistola de fascia, etc.

2.  Requisitos ambientales y parámetros técnicos de los equipos

2.1 Fuente de alimentación: voltaje CA  22 0 V ± 10 %, frecuencia 50 Hz ± 10 %;

2.2 Temperatura ambiente: - 10 ~ 45 ℃;

2.3 El entorno está libre de vibraciones fuertes, gases corrosivos y gases inflamables y explosivos.

3.  Introducción a la función

3.1 Función de carga y descarga: Cuenta con funciones de carga con corriente y voltaje constantes, y descarga con corriente constante. Permite cargar y descargar la batería y registrar su capacidad.

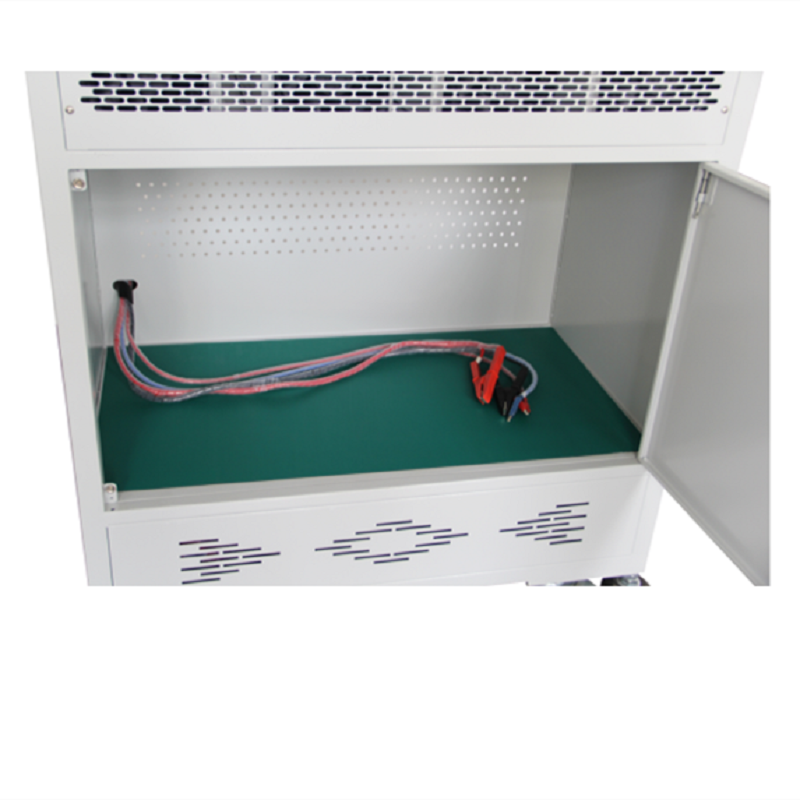

3.2 Interfaz de carga y descarga: cumple completamente con los requisitos del mismo puerto de carga y descarga y el subpuerto de carga y descarga del paquete de baterías, es decir, dos cables (P + P -), tres cables (P + P - C -), batería de herramienta eléctrica con protección de carga de placa positiva y protección de descarga de placa negativa (CH + P + P -);

3.3 Verifique la protección de voltaje: verifique si la protección de carga y la protección de descarga de la batería funcionan cargando y descargando la batería;

3.4 Protección de seguridad: función de protección de conexión anti-reversa, protección de datos por falla de energía, soporte de medición continua, protección de configuración de límite superior e inferior de voltaje y protección de corriente de descarga segura;

3.5 Modo en línea: se pueden conectar un solo instrumento o menos de 5 instrumentos a la PC a través del puerto serie; Más de 5 conjuntos adoptan el modo de conexión de red, y el terminal de PC proporciona un puerto de red para controlar menos de 30 instrumentos;

3.6 Sistema de control: El sistema de software adopta el modo C/S clásico y maduro, y los modos de comunicación incluyen puerto serie y red. El puerto serie permite la comunicación precisa entre varios instrumentos a corta distancia, mientras que la red permite la comunicación precisa entre múltiples instrumentos a larga distancia.

3.7 Software de gestión: Basado en la interfaz de Windows, la base de datos SQL almacena los datos de prueba, lo que facilita la consulta y exportación de datos en línea. La curva de carga-descarga-envejecimiento se puede visualizar según el código de barras de la batería, la hora y el número de equipo, y también se puede exportar.

4. Parámetro
