marca:
TMAXNúmero de artículo:
TMAX-XQM-0.4Forma de pago:
L/C,T/T,Western Union, PaypalCertificado:
CE , IOS , ROHS SGS , ULPlazo de entrega:
5 díasDescripción general:
1.Este equipo es necesario para mezclar, moler fino, preparar muestras, dispersar nanomateriales, desarrollar nuevos productos y preparar la producción de materiales de alta tecnología en pequeños volúmenes.
2.Molino planetario de bolas pequeño, con todas las funciones, alta eficiencia y bajo nivel de ruido, por lo que es el equipo ideal para unidades de investigación cientifica, instituciones de educación superior y laboratorios corporativos para obtener muestras en la investigación de microparticulas. (Cuatro muestras para cada experimento).
3.Puede equiparse con bolas de vacío dado que la muestra se puede moler al vacío. Es ampliamente utilizado en geología, minería, metalurgia, electrónica, materiales de construcción, cerámica, productos químicos, industria ligera, medicina, belleza, protección del medio ambiente y otros departamentos.
4.Puede configurar la velocidad, el tiempo de rotación hacia adelante y hacia atrás y el tiempo total de molienda según los requisitos del proceso.
Bola y tarro opcionales:
1.Material del tanque de molienda de bolas: acero inoxidable, ágata, corindón, carburo de tungsteno, nailon, circonita, politetrafluoroetileno, revestido con poliuretano, etc. El principio de elección es que el material de la bola no puede afectar la apariencia del material a moler. Como la molienda es fácil de oxidar, deben ser materiales aislados por aire; usted puede usar un tanque al vacío.
2.El material de la bola de molienda es: acero cromado, acero inoxidable, ágata, alúmina, circonita. El principio de selección es que el material de la bola de molienda en el material a pulir no afecte a la aparición de contaminación. La densidad y dureza del material de la bola de molienda deben ser mayores que el material abrasivo. Las especificaciones del molino de bolas son: Φ5, Φ8, Φ10, Φ15, Φ20.
Principio de funcionamiento:

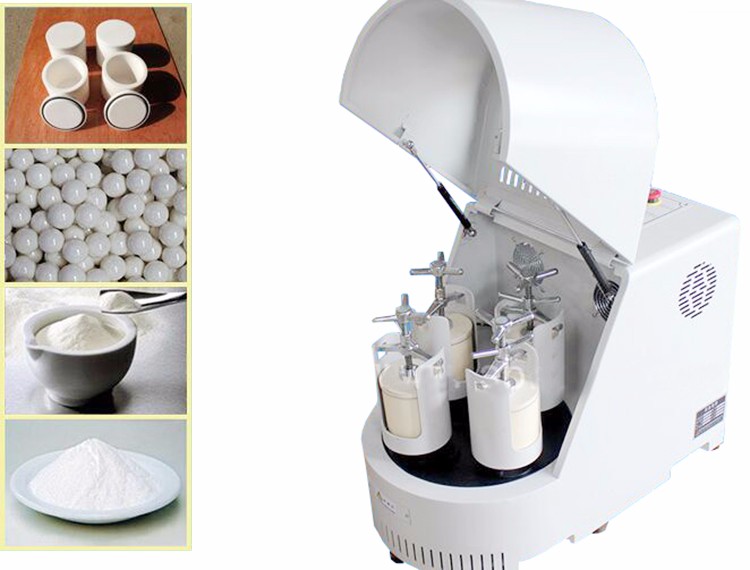

La serie TMAX-XQM de molino planetario de bolas de frecuencia variable tiene cuatro tanques de molienda de bolas instalados en una plataforma giratoria. Cuando la plataforma giratoria gira, el eje del tanque realiza movimientos planetarios, las bolas y las muestras dentro de los tanques reciben un fuerte impacto en un movimiento a alta velocidad y las muestras finalmente se muelen hasta convertirlas en polvo. Se pueden triturar y mezclar varios tipos de materiales diferentes mediante el molino con método seco o húmedo. El tamaño del polvo molido se puede reducir hasta 0,1 micrómetros.
Especificaciones:
Modelo | Molino planetario de bolas TMAX-XQM-0.4 |
Volumen del tanque de molienda (Litros) | 0.1L*4 |
Material del tanque de molienda | Según requisitos |
Medios de molienda | Según requisitos |
Carga máxima por tanque | El material y el medio de molienda no superan los dos tercios del volumen. |
Tamaño del material de alimentacióne | Material del suelo ≤ 10 mm, otros materiales ≤ 3 mm |
Tamaño del material de descarga | Mínimo 0.1um |
Velocidad de rotación | Revolución 335r/min - Rotación 670r/min |
Ratio de velocidad (revolución: rotación) | 1:2 |
Modo de velocidad | Frecuencia, regulación de velocidad continua programable, sincronización manual y automática hacia adelante y hacia atrás |
Método de transferencia | Transmisión por engranajes |
Voltaje operativo | 220V |
Potencia del motor y de la frecuencia variable | 0.75Kw |
Modo de funcionamiento | Dos o cuatro botes funcionan al mismo tiempo. |
Tiempo máximo de funcionamiento continuo | 72 horas |
Tamaño del equipo | 750*470*564mm |
Peso (sin incluir tarros ni bolas) | 80kg |
Control programable (monitoreo electrónico) | El molino de bolas, que utiliza una microcomputadora de alta tecnología, se puede configurar para avanzar y retroceder alternativamente (0-999min) o para avanzar, pausar y retroceder (0-999min) según el procedimiento. Especialmente adecuado para refrigeración o funcionamiento intermitente. |
Podemos proporcionar diferentes capacidades de molino planetario de bolas según sus necesidades.
Modelo | Cable de alimen- tación | Fuerza del motor Potencia del convertidor | Ajuste del tiempo de funciona- miento (min) | Tiempo de funcionamiento alterno pos. y neg. (min) | Revolución de velocidad ajustable (rpm) | Rotación de velocidad ajustable (rpm) | Ruido <db |
XQM- 0.2 | 220V 50HZ | 0.75KW | 1-9999 | 1-999 | 30-335 | 70-670 | 60db |
XQM-0.4 | 220V 50HZ | 0.75KW | 1-9999 | 1-999 | 30-335 | 70-670 | 60db |
XQM-1 | 220V 50HZ | 0.75KW | 1-9999 | 1-999 | 30-335 | 70-670 | 60db |
XQM-2 | 220V 50HZ | 0.75KW | 1-9999 | 1-999 | 30-335 | 70-670 | 60db |
XQM-4 | 220V 50HZ | 0.75KW | 1-9999 | 1-999 | 30-335 | 70-670 | 60db |
XQM-6 | 220V 50HZ | 0.75KW | 1-9999 | 1-999 | 30-335 | 70-670 | 60db |
XQM-8 | 220V 50HZ | 1.5KW | 1-9999 | 1-999 | 35-290 | 70-580 | 60db |
XQM-10 | 220V 50HZ | 1.5KW | 1-9999 | 1-999 | 35-290 | 70-580 | 60db |
XQM-12 | 220V 50HZ | 1.5KW | 1-9999 | 1-999 | 35-290 | 70-580 | 65db |
XQM-20 | 380V 50HZ | 4KW | 1-9999 | 1-999 | 25-215 | 50-430 | 65-db |
XQM-40 | 380V 50HZ | 5.5KW | 1-9999 | 1-999 | 20-195 | 40-390 | 68db |
XQM-60 | 380V 50HZ | 7.5KW | 1-9999 | 1-999 | 27-174 | 40-260 | 68db |
XQM-100 | 380V 50HZ | 11KW | 1-9999 | 1-999 | 27-160 | 40-240 | 68db |
Modelo | Capacidad | Especificación del tanque de molienda | Cantidad |
XQM-0.2 | 0.2L | 50ml | 4 set |
XQM-0.4 | 0.4L | 50ml-100ml | 4 set |
XQM-1 | 1L | 50ml-250ml | 4 set |
XQM-2 | 2L | 50ml-500ml | 4 set |
XQM-4 | 4L | 250ml-1L | 4 set |
XQM-6 | 6L | lL-1.5L | 4 set |
XQM-8 | 8L | 1L-2L | 4 set |
XQM-10 | 10L | 1L-2.5L | 4 set |
XQM-12 | 12L | 1L-3L | 4 set |
XQM-20 | 20L | 2L-5L | 4 set |
XQM-40 | 40L | 5L-10L | 4 set |
XQM-60 | 60L | 10L-15L | 4 set |
XQM-100 | 100L | 20L-25L | 4 set |
Muestra de molienda
Antes → Después
1. Material: carbón activado
2. Tanque y bola de molienda: tanque de corindón con bola de circonio
3. Método de molienda: molienda en seco
4. Velocidad: 560 rpm (rotación)
5. Equipo seleccionado: XQM-0.4
6. Volumen del tanque de molienda: 100 ml x 4
7. Tiempo de molienda: 2 horas
8. Finura: 2um
Antes → Después
1. Material: té verde
2. Tanque de molienda: tanque de acero inoxidable
3. Método de molienda: seco
4. Velocidad de molienda: 450 rpm (rotación)
5. Equipo seleccionado: XQM-2
6. Volumen del tanque de molienda: 500mLx4
7. Tiempo de molienda: 1 hora
8. Finura: 17um
Antes → Después
1. Material: medicina herbaria china
2. Tanque de molienda: tarros de circonio
3. Método de molienda: seco
4. Velocidad de molienda: 500 rpm (rotación)
5. Equipo seleccionado: XQM-2
6. Volumen del tanque de molienda: 500mLx4
7. Tiempo de molienda: 1 hora
8. Tamaño de particula de descarga: Soluble en agua
Antes → Después
1. Aplicación: Abrasivos y abrasivos
2. Material: polvo de vidrio
3. Tamaño de particula de alimentación: 0,5 mm
4. Cantidad de alimentación: 2000g
5. Propiedades del material: frágil
6. Requisitos del cliente: 35 μm
7. Análisis secuencial: análisis del tamaño de particulas
8. Equipo seleccionado: molino planetario de bolas XQM-4
9. Configuración de tarro y bola: tanque de corindón con bola de circonio
10. Parámetros de funcionamiento: rotación 560 rpm, tiempo de molienda cada 20 minutos en rotación positiva e inversa
11. Resultados de molienda: 99% < 35 μ M
12. Resultados (sugerencia): el molino planetario XQM-4 se puede utilizar para moler polvo de vidrio
Además del molino planetario de bolas, nuestra fábrica ofrece todo tipo de tarros (de acero inoxidable, de circonio, de alúmina, de nailon, de poliuretano, de tungsteno, de metal duro, de nailon templado, etc.) y sus correspondientes bolas (de acero inoxidable, de circonio, de alúmina, de poliuretano, de acero al carbono, de tungsteno, de ágata, de metal duro, de nitruro de silicio, de acero de alta resistencia al desgaste, de acero al manganeso, de nailon, carburo cementado, cristal y otros materiales metálicos especiales).
Imágenes detalladas del producto
Varilla de refuerzo neumática Cuando la máquina funciona, la fuerza de apoyo es constante y la operación es segura y conveniente. | |
Cuatro tanques de molienda, velocidad estable, alta eficiencia | |
Ventana visual Permite ver claramente el proceso de molienda |
Guía de selección de modelo
Selección del tamaño del molino planetario de bolas:
Según la cantidad de materiales a moler, elija el tamaño del molino planetario.
Fórmula de cálculo para la selección del tamaño del molino planetario de bolas: a = C /ρ* 3. Nota: A es el tamaño del molino planetario (unidad: l), C es la masa del material de molienda primario (unidad: kg), ρ es la densidad aparente del material de molienda (unidad: kg/L).
Por ejemplo, si se muelen 2 kg de material a la vez y la densidad aparente del material es 1,5 kg/L, se selecciona el tamaño del molino planetario en la fila a = 2/1,5*3 = 4 L.
Estilo de molino planetario de bolas y opciones de configuración de funciones especiales:
El molino planetario de bolas se divide en cuatro estilos vertical, horizontal, integral y de doble planeta, de acuerdo con los requisitos de molienda del material, elija los estilos correspondientes, cada estilo de productos puede equiparse con equipos de calefacción o refrigeración por aire de acuerdo con los requisitos de temperatura del material de molienda.
Tabla de referencia para la selección del estilo de molino planetario de bolas y la configuración de funciones especiales:
Selección del modelo de molino planetario de bolas | Naturaleza del material abrasivo |
Molino planetario vertical | Grinding of general materials, no special requirements Molienda de materiales en general, sin requisitos especiales. |
Molino planetario integral u horizontal | El material es fácil de hundir y unir. |
Molino planetario doble | Se requiere una velocidad muy alta y un rectificado ultrafino |
Con dispositivo o de refrigeración por aire o de nitrógeno líquido | El proceso de molienda está caliente y es necesario enfriarlo. |
Equipado con tanque de molienda de bolas al vacío. | Fácil de oxidar, requiere ambiente de vacío o protección atmosférica. |
Con dispositivo de calefacción | Se requiere molienda a alta temperatura |
Molino recomendado:
Molino planetario de bolas con 360 grados de rotación de dirección completa
Dispositivo de engrase automático (opcional)
A través del control electrónico del servidor de grasa, con un diseño flexible del ciclo de tiempo y engrase cuantitativo automático, se resuelve el desgaste causado por la lubricación inoportuna de los componentes de la transmisión y la reducción de la vida útil del equipo.
Sistema de elevación automático
