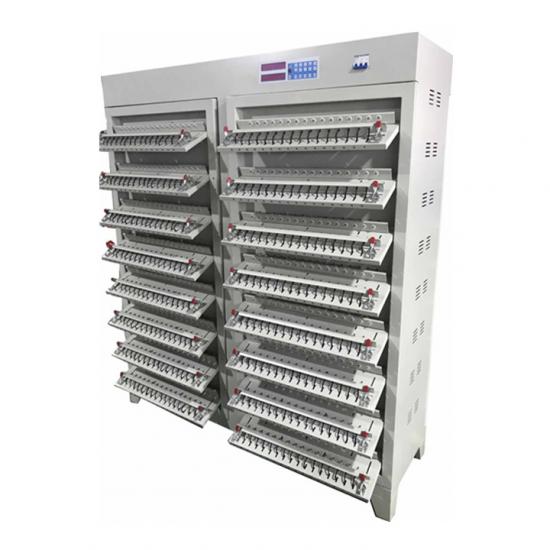

Máquina de prueba 5V6A de carga y descarga de celdas cilíndricas de 512 canales

Envíanos un correo electrónico:David@batterymaking.com

  • marca:

    TMAX
  • Número de artículo:

    TMAX-BT0502-512-C
  • Forma de pago:

    L/C,T/T,Western Union, Paypal
  • Certificado:

    CE , IOS , ROHS SGS , UL
  • Plazo de entrega:

    5 días
  • Detalle del producto

Rendimiento principal del equipo:

1. Cada dispositivo puede realizar cargas de corriente y voltaje constantes y pruebas de descarga de corriente constante en 512 baterías que cumplan con el rango de voltaje.

2. Adopta el voltaje y la corriente constante de la fuente de alimentación de la patente de invención, conmutación de corriente constante a voltaje constante sin impacto, especialmente adecuada para los requisitos de carga de la batería de iones de litio.

3. El ordenador de un solo chip con regulador automático de voltaje (AVR) se utiliza como centro de control del equipo y también se utiliza el circuito de muestreo periférico. El equipo puede ser controlado por el ordenador superior. Cuando el ordenador está conectado se puede guardar la curva de descarga de carga completa de todos los canales o se puede separar del ordenador superior. Mediante el manejo del panel de control, se pueden completar la carga de corriente y voltaje constantes, la prueba de descarga de corriente constante, la clasificación por tiempo y otros trabajos.

4. Cada batería tiene una fuente independiente de corriente y voltaje constante, y el circuito de fabricación propia no afecta el uno al otro.

5. Detecta el voltaje de cada batería en tiempo real. Al cargar, cargue primero a corriente constante. Cuando el voltaje de la batería alcance el valor establecido, cambiará suavemente a carga de voltaje constante. Cuando se cumpla o el tiempo establecido o las condiciones de fin de corriente, la carga finalizará. Durante la descarga de corriente constante, cuando el voltaje de

la batería es inferior al valor establecido, la descarga finaliza y la correspondiente luz indicadora de la batería se enciende.

6. Tiene la función de protección de apagado y puede continuar funcionando después de recibir el flujo de trabajo original.

7. El tubo de alimentación es 50N06, que es adecuado para baterías que requieren un voltaje de descarga bajo, como la batería de fosfato de hierro y litio.

8. El ordenador superior puede configurar 32 parámetros de pasos de trabajo y 256 ciclos, y cada ordenador superior puede ser conectado de 1 a 10 juegos de sistemas de un solo chip (se recomiendan menos de 10 juegos).

9. Funciones de software de soporte:

A) La interfaz de operación gráfica se utiliza para mostrar los datos de voltaje, corriente, tiempo y capacidad de cada batería, así como para mostrar el estado de trabajo correspondiente y las condiciones anormales en varios colores.

B) Indicación de capacidad de la batería de cualquier sección (hasta 100 secciones).

C) Los puntos de datos se pueden registrar de acuerdo con las condiciones de cambio de voltaje, corriente y tiempo para formar una curva de carga y descarga completa, y el intervalo de tiempo de los puntos de datos de la curva es ≤ 4 segundos.

D) Realiza la función de clasificación de baterías en diversas condiciones (capacidad, tiempo, voltaje de circuito abierto, plataforma de descarga, etc.).

E) Calcula automáticamente la relación de carga de corriente constante, la pérdida de capacidad, la eficiencia de descarga, el voltaje promedio, el voltaje medio y otros datos.

F) Establece la autoridad del operador y funciona en diferentes niveles.

G) Muestra la curva de descarga de carga y el gráfico de ciclos.


Especificaciones:

Número de canales del dispositivo

La máquina completa tiene 512 canales en total.

Modo de control de flujo de trabajo

Control de todo el armario

Modo de carga

Corriente y voltaje constantes

Condiciones de corte de carga

Voltaje, corriente, tiempo, capacidad

Modo de descarga

Corriente constante

Condiciones de corte de descarga

Voltaje, tiempo y capacidad

Ciclo de inspección de muestreo

≤10s

Rango de medición de voltaje

0 ~ 5V, Resolución 1mV

Rango de voltaje de la batería

Carga: 0 ~ 4.5V,

Descarga: 4.5 ~ 2V

Rango de voltaje constante

3~4.5V

Precisión de voltaje

±(0.05%RD+0.1%FS)

Alcance de corriente

Carga 0.025-6A,

Descarga 0.025-6A

Resolución 1mA

Precisión de corriente

±(0.1%RD+0.1%FS)

Periodo de tiempo

Cualquier configuración dentro de 0 ~ 30000 minutos, la unidad de tiempo es el minuto.

Precisión del tiempo

≤±0.1%

Tipo de accesorio

Accesorio cilíndrico de cuatro hilos

Espacio entre accesorios

35mm

Altura de la batería de soporte

0~90mm

Fuente de alimentación en funcionamiento

Sistema trifásico de cuatro cables, AC380V ± 5%, 50 Hz, consumo de energía ≤ 28 KW

Modo de comunicación

RS485,velocidad de baudios 57600

Dimensión global

1440 mm (ancho) * 500 mm (fondo) * 1840 mm (alto)

Ambiente de trabajo

Temperatura: 0-40 ℃, temperatura relativa ≤ 85%

Funcionamiento de corriente a plena carga

La línea de fase máxima es 30 A y la línea cero máxima es 3 A

Arranque de corriente del equipo

El momento de cierre del interruptor de aire es de aproximadamente 60 A.

Peso de la máquina

Alrededor de 250 kg
