Sistema de recuperación de disolventes NMP de 1500 m³/h

I. Función del sistema

Esta serie de sistemas de recuperación de NMP aprovecha la miscibilidad del NMP con agua para tratar y recuperar los gases de escape emitidos por las máquinas de recubrimiento. El sistema está totalmente automatizado para mantener estables las concentraciones de NMP y los niveles de COVT en el aire de escape. Diseñado como un sistema integrado, garantiza la estabilidad y seguridad operativas, a la vez que cumple con las normas nacionales y locales de protección ambiental. El sistema incluye: torre de pulverización, grupo de bombeo, soplador, conductos de ventilación y sistema de control eléctrico. Con una alta tasa de recuperación, bajos costos operativos, una estructura compacta y estética, y un excelente rendimiento, es fácil de operar e ideal para procesos de recubrimiento en líneas de producción de laboratorios de baterías de litio.



II. Configuración del sistema

1.  Capacidad de manejo del volumen de aire:  1500 m³/h, modelo  TMAX -NMP-1500FL; Cumple con los límites de emisión de hidrocarburos totales no metánicos según  el Estándar de emisión de contaminantes para la industria de baterías GB 30484-2013 .



2.  Color de la unidad principal:  Gris SUS.

3.  Descripción general de los módulos funcionales:

No.	Módulo	Descripción
1	Torre de pulverización	Recupera vapores de NMP mediante lavado con agua y garantiza el cumplimiento de las emisiones.
2	Grupo de bombeo	Hace circular agua dentro de la torre y descarga líquidos.
3	Soplador	Suministra aire a la torre y mantiene una presión positiva en el recubridor.
4	Conducto de ventilación	Conecta el puerto de escape de la máquina de recubrimiento a la torre de recuperación.
5	Sistema de control	Realiza la automatización entre el sistema de recuperación y la máquina de recubrimiento.



IV. Bases de diseño y estándares

Principios de diseño:

1.  Cumple con las regulaciones nacionales, industriales y locales, así como con los requisitos del cliente; garantiza que el escape tratado cumpla con todas las normas aplicables.

2.  Adopta procesos eficientes, de ahorro energético y fáciles de implementar con objetivos de bajo consumo energético, baja inversión, huella mínima y mantenimiento simplificado.

3.  Utiliza equipos y componentes de marca y alta calidad para garantizar su confiabilidad.

4.  Garantiza que no se genere contaminación secundaria durante la instalación ni el funcionamiento.



V. Parámetros de diseño del sistema

Parámetro	Especificación
Modelo del sistema de recuperación	TMAX -NMP-1500FL
Capacidad máxima de tratamiento de gases de escape	2000 m³/h
Dimensiones del equipo	1,6 m (largo) × 1,2 m (ancho) × 1,6 m (alto)
Material	SUS304
Fuente de alimentación	380 V / trifásico / 50 Hz
Potencia instalada	3KW (bomba de circulación de 1,5KW + ventilador de 1,5KW)
Peso operativo	0,48 toneladas
Tasa de recuperación de disolventes	≥ 90%
Concentración de líquido recuperado de NMP	≥ 80%
Concentración de emisiones de gas de cola	≤ 50 mg/m³
Tasa de evaporación del agua	≤ 0,015 m³/h



VI. Imagen del sistema y principio de funcionamiento  (Imágenes solo como referencia)

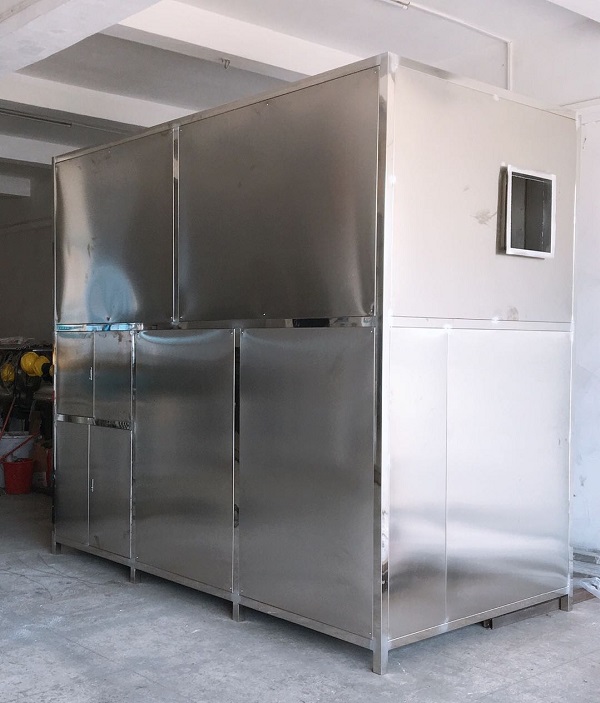

1. Imagen del equipo:

2. Principio de funcionamiento: El sistema recupera NMP de los gases de escape mediante absorción con agua blanda. El gas residual ingresa por la base de la torre y pasa a través de la unidad de adsorción, donde el NMP se disuelve en agua y vapor. El gas tratado pasa a continuación por un separador gas-líquido y una unidad de enjuague por aspersión superior para garantizar la completa absorción del NMP. Debido a la alta temperatura del gas entrante, el intercambio de energía provoca la evaporación parcial del agua. El sistema utiliza una bomba de circulación para reciclar el líquido de la torre a través de la unidad de adsorción, optimizando el intercambio de calor y minimizando el desperdicio de agua, a la vez que mejora la concentración de NMP en el líquido recuperado. Los gases de escape tratados pueden descargarse directamente sin tratamiento adicional, logrando así emisiones prácticamente nulas.



VII. Sistema de control

1. Componentes del panel eléctrico:

No.	Componente	Modelo	Cantidad	Fabricante
1	Interruptor de aire	4P/60A	1	Chint
2	Interruptor unipolar	1P/10A	2	Chint
3	Inversor de frecuencia	1,5 kW	1	VERMONT
4	Contactor de CA	1210, 2510	5	Chint
5	Relé de sobrecarga térmica	4A / 13A	4	Chint
6	Luces indicadoras	Rojo, Verde	2	Chint
7	Interruptor selector	NP2	2	Chint
8	Fusible	6A	1 juego	Chint
9	Relé de tiempo	40n	1	Chint
10	Controlador de temperatura	18/H	2	Chint
11	Luz de alarma	Ad16-22sm	1	Chint
12	Gabinete de control	500×400×200 / 400×400×150	1 cada uno	Chint



2. Descripción del sistema de control:

No.	Artículo	Especificación / Observaciones
1	Unidad de control principal	Gabinete de protección exterior independiente; diseño separado para corriente fuerte/débil; inicio/parada remotos desde la recubridora; interfaz de botones.
2	Modos de operación	Manual, automático, parada de emergencia y arranque/parada remota.
3	Alarmas	Alarma de avería del equipo mediante luz y sonido en el cabezal de recubrimiento y alarma sonora en el armario exterior.
4	Características de seguridad	Enclavamientos mecánicos y eléctricos, autobloqueo, protección de sensores, alarmas de anomalía de temperatura y protección contra apagado.
