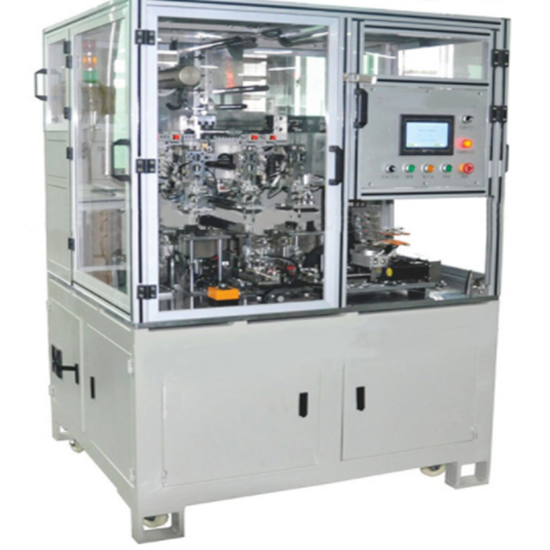

Máquina laminadora y apiladora semiautomática de celdas tipo bolsa para la fabricación de baterías de iones de litio

Características

 La TMAX-DP-150 es una apiladora semiautomática de alta precisión con numerosas funciones avanzadas que garantizan un apilado de electrodos estable, repetible y preciso. Incorpora laminado en Z.

Funciones avanzadas:

1 control de pantalla táctil PLC con fácil configuración de condiciones.

2 Apilado continuo en "Z" con separador.

3 Recogida y apilado automático de electrodos mediante manipulador de succión al vacío.

A través de cuatro manipuladores para retirar el electrodo de la caja de material colocada en la segunda plataforma, después de la calibración, se coloca en la plataforma de laminación, laminada con un dispositivo de sujeción automático en el escenario.

5 Rotores desenrolladores para alimentación de película separadora.

6 Control automático de tensión para la entrega de la película separadora.

Presupuesto

Modelo	Apiladora semiautomática   TMAX-DP-150
Tamaño de batería adecuado	Espesor H (mm)	5-20
	Ancho W (mm)	30-90
	Longitud L (mm)	80-150
	Longitud de la pestaña Q (mm)	Q≤20
	Ancho de pestaña (mm)	≤20
Parámetro tecnológico	Velocidad de apilamiento	1,3-1,5 s/pieza
	Precisión del registro	±0,5 mm
	Cantidad de apilamiento	Se puede configurar
	Porcentaje de aprobados	≥98%
	Fuerza	4 kW
	Peso	800 kilos
	Dimensiones (largo x ancho x alto)	1250*1200*1850 mm
Tamaño de los materiales	Electrodo	Longitud: 80-150 mm Ancho: 30-90 mm Espesor: 0,07-0,25 mm
	Pestaña	Longitud: ≤20 mm Ancho: 8-20 mm
	Separador	Longitud: en rollo Ancho: 90-150 mm Espesor: 0,02-0,04 mm Diámetro interior: φ76,2 mm Diámetro máximo de salida: φ300
